Q34.

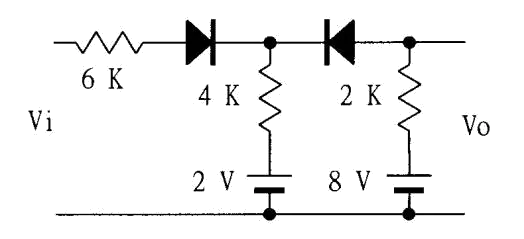

如下圖電路所示,若二極體為理想二極體,則其Vi-Vo 轉換特性曲線為下列何者?
儀表電子 · 甲級 · 電子電路 · Q34
難易度分析
3 / 5
題目需要理解理想二極體的短路與開路特性,並將其應用於電路的輸入輸出關係,選項中多呈現誤導性斜率或偏移,故需謹慎辨別,屬於概念理解層級,難度中等。
正確答案:①

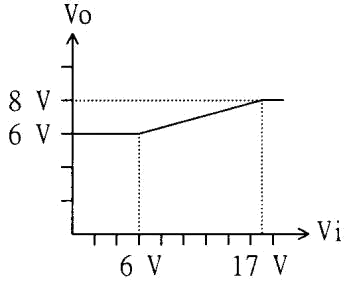

①
:理想二極體在順向偏壓時視為短路(導通,壓降為0V),逆向偏壓時視為開路(截止,無電流)。此電路為二極體箝位/限幅電路,其 Vi-Vo 轉換特性曲線正確呈現導通與截止兩段的線性分段關係,轉折點由參考電壓決定。
:理想二極體在順向偏壓時視為短路(導通,壓降為0V),逆向偏壓時視為開路(截止,無電流)。此電路為二極體箝位/限幅電路,其 Vi-Vo 轉換特性曲線正確呈現導通與截止兩段的線性分段關係,轉折點由參考電壓決定。錯誤選項解析
- ②

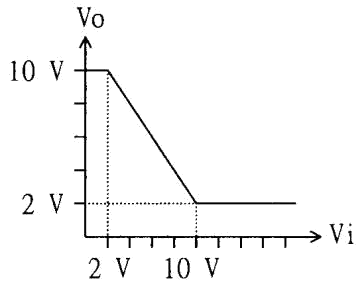

:此選項的特性曲線轉折點電壓或斜率錯誤,未能正確反映理想二極體在導通時 Vo 與 Vi 的實際關係。理想二極體導通時壓降為零,曲線斜率應為 1 或 0,而非其他數值。 - ③

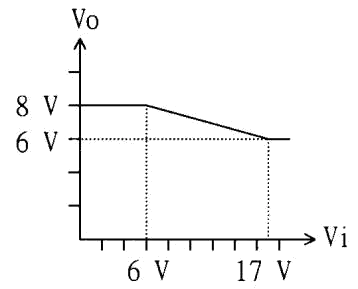

:此選項的曲線形狀與二極體偏壓狀態的對應關係顛倒,將順向導通與逆向截止的區間畫反。應依據克希荷夫電壓定律 (KVL) 判斷二極體陽陰極電位差來決定導通條件。 - ④

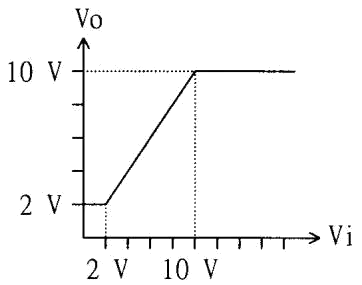

:此選項可能將理想二極體誤認為實際矽二極體,加入了約 0.7V 的順向壓降。題目明確指定為理想二極體,其順向壓降應為 0V,轉折點不應有偏移。
Learning Tip
"二極體轉換特性曲線的解題關鍵在於:先判斷二極體的導通臨界條件(陽極電壓 > 陰極電壓),再分別計算導通與截止兩種狀態下的 Vo-Vi 關係式。常考陷阱包含混淆理想二極體(壓降0V)與實際二極體(矽0.7V、鍺0.3V),以及未能正確判斷轉折點電壓。實務上此類限幅器 (Clipper) 與箝位器 (Clamper) 電路廣泛應用於波形整形與訊號保護設計。"
學員答題分佈
①0%
②0%
③0%
④0%
