Q51.

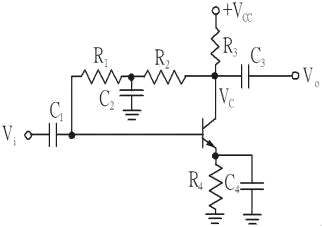

如下圖電路所示，下列敘述哪些正確？
儀表電子 · 甲級 · 電子電路 · Q51
難易度分析
3 / 5
需辨識多種電容類型並理解其在放大器電路中的實際作用，且題目要求選出兩項正確說法，故較單一選項題目更具挑戰性。
正確答案 (複選)：①, ③
- ① C2 會使電壓增益值降低:C2 在此電路中通常作為密勒補償電容或負回授電容，會引入負回授效應而降低電壓增益，此為放大器穩定性設計的常見手法。
- ③ C 1、C3 可使小訊號通過:C1 與 C3 均為耦合電容，其功能為隔離直流偏壓並允許交流小訊號順利通過，這是多級放大器級間耦合的標準設計。
錯誤選項解析
- ② C 1、C4 為耦合電容:C1 確實為輸入端耦合電容，但 C4 在此電路配置中並非耦合電容角色，故將兩者同時歸類為耦合電容不正確。
- ④ C2、C3 為旁路電容:C2 為補償或負回授電容而非旁路電容，C3 為耦合電容而非旁路電容，兩者的電路功能與旁路電容（用於提供交流低阻抗路徑至地）不同。
Learning Tip
"本題考點為BJT放大器電路中各電容的功能辨識。關鍵在於區分耦合電容（隔直通交）、旁路電容（交流接地）與補償電容（降低增益以提升穩定性）的不同作用。常見陷阱是將所有電容一概而論，需依據電容在電路中的實際位置判斷其功能。"
學員答題分佈
①C2 會使電壓增益值降低0%
②C 1、C4 為耦合電容0%
③C 1、C3 可使小訊號通過0%
④C2、C3 為旁路電容0%
