Q26.

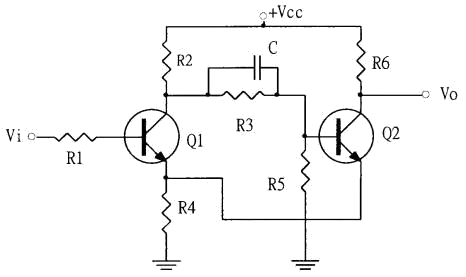

如下圖的樞密特觸發電路所示，請問C 之作用為何？
儀表電子 · 甲級 · 電子電路 · Q26
難易度分析
3 / 5
本題需掌握正回授環境下加速電容的實際作用，並能區分其與常見濾波、耦合功能的區別，考驗學生對電路結構的深度理解。
正確答案：③加速電容器
③ 加速電容器:加速電容器（Speed-up Capacitor）在樞密特觸發電路中提供高頻正回授，當輸入訊號變化時，C 會瞬間增強基極驅動電流，使電晶體更快達到飽和或截止狀態，從而縮短切換時間並改善輸出波形的上升/下降沿特性。
錯誤選項解析
- ① 濾波:濾波電容器通常用於電源電路或訊號處理中去除高頻雜訊，但在樞密特觸發電路中，C 的主要功能並非濾波，而是與回授網路相關的時間常數控制。
- ② 讓交流信號通過:讓交流信號通過是耦合電容器的功能，用於隔直流通交流。然而此電路中的 C 是連接於正回授路徑，目的在於改善切換特性而非訊號耦合。
- ④ 平衡兩端電壓:平衡兩端電壓通常應用於差動放大器或推挽式電路中。在樞密特觸發電路中，C 的作用與電壓平衡無關，而是專注於加速電晶體的切換響應。
Learning Tip
"本題核心考點為樞密特觸發電路中加速電容器的功能。此電路利用正回授產生遲滯特性，而並聯於回授電阻的電容器 C 即為加速電容，其原理是利用電容器對電壓變化率（dV/dt）的響應特性，在輸入訊號跨越臨界點時提供瞬間額外驅動電流，使電路更快完成狀態切換。常考陷阱為將此電容與積分電路或濾波電路中的電容器功能混淆，需特別注意電容器在不同電路架構中的角色差異。"
學員答題分佈
①濾波0%
②讓交流信號通過0%
③加速電容器0%
④平衡兩端電壓0%
