下列各電路圖連接，哪些可作為高通電路設計使用？

儀表電子 · 甲級 · 電子電路 · Q59

3 / 5

需要辨認電容相對於訊號路徑的連接方式，並在多個選項中同時判斷哪些符合高通濾波器的特性。此過程牽涉到對 RC 濾波器工作原理的基本理解與圖形判斷，難度較單項選擇略高。

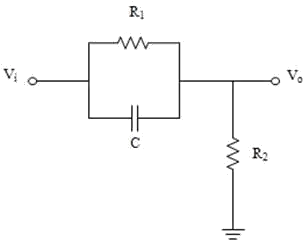

① :此電路為高通濾波器，電阻 R₁ 與電容 C 並聯後串接於信號路徑，R₂ 接地。高頻時電容阻抗趨近於零，並聯組合阻抗降低，信號可順利通過至輸出端；低頻時電容阻抗增大，並聯阻抗主要由 R₁ 決定，信號衰減較大，故具備高通特性。

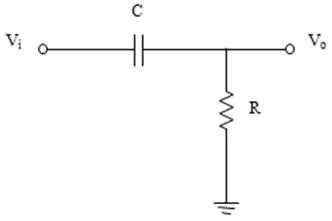

② :此為經典的 RC 高通濾波器，電容 C 串接於信號路徑，電阻 R 接地。高頻時電容的容抗（Xc = 1/2πfC）極小，信號幾乎無衰減地傳遞至輸出；低頻時容抗增大，信號被電容阻擋，符合高通電路之設計原理。

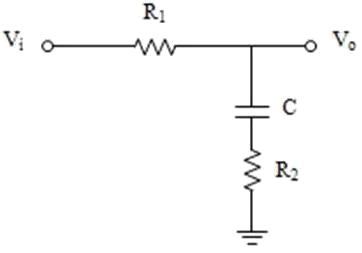

③ :此電路為低通濾波器而非高通。電阻 R₁ 串接於信號路徑，電容 C 與電阻 R₂ 串聯後接地。高頻時電容容抗降低，信號經 C 與 R₂ 分流至地，導致輸出衰減；低頻時電容阻抗增大，分流效應減弱，信號得以通過，故為低通特性。

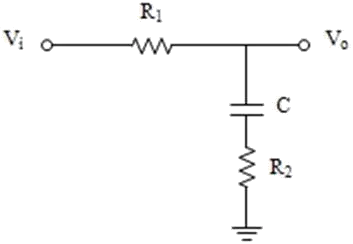

④ :此電路與選項 3 相同，同屬低通濾波器架構。R₁ 串接於輸入端，C 與 R₂ 串聯接地形成分流網路，高頻成分被電容旁路至地，低頻成分則保留於輸出端，不具備高通電路之功能。

"判斷高通/低通濾波器的核心關鍵在於電容的位置：電容串接於信號路徑（如選項 2）或與串聯電阻並聯（如選項 1）時為高通；電容並聯接地（含經電阻接地）時為低通。切記高通讓高頻通過、阻擋低頻，低通讓低頻通過、衰減高頻，兩者特性相反，考試時務必確認電容相對於信號路徑的連接方式。"
