Q38.

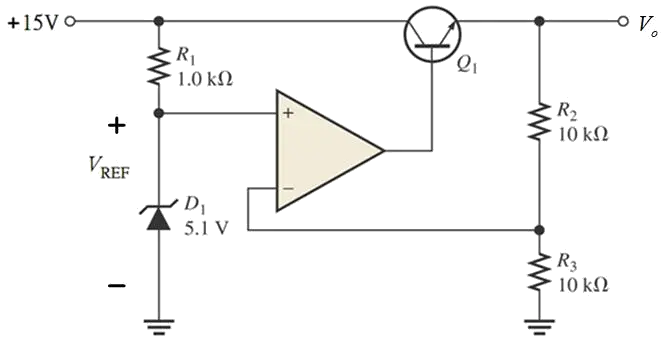

下圖中調整器的輸出電壓為何？
電力電子 · 甲級 · 電子學 · Q38
難易度分析
3 / 5
此題屬於一般難度，因需掌握稽納二極體作為參考電壓、非反相放大器的增益公式，並進行簡單的乘法推導。對於能夠正確認識電壓調整器結構的考生而言，題目可直接算出正確答案，難度不高。
正確答案：②10.2V
② 10.2V:此為正確答案。電路採用 串聯型電壓調整器 架構，以 5.1V 稽納二極體 作為參考電壓源，經由 非反相放大器 配置且增益設為 2 倍（由回授電阻比值決定），故輸出電壓為 5.1V × 2 = 10.2V。
錯誤選項解析
- ① 5.1V:此為 5.1V 稽納二極體 的參考電壓值本身，但在此調整器電路中，輸出電壓會經由 運算放大器 與 回授電阻網路 進行增益放大，故非直接輸出參考電壓。
- ③ 15.3V:此數值相當於參考電壓的 3 倍增益，但此電路的 回授電阻比值 並非設定為增益 3，因此不符合實際電路設計參數。
- ④ 20.4V:此數值相當於參考電壓的 4 倍增益，同樣與電路中 回授電阻的實際比值 不符，屬於錯誤的增益計算結果。
Learning Tip
"此類題型常考 串聯電壓調整器 的輸出計算，核心公式為 Vout = Vz × (1 + R1/R2)。考生易混淆 稽納電壓值 與 實際輸出電壓，需特別注意回授電阻網路所決定的增益倍數。實務上調整器設計需考量 負載調整率 與 線路調整率，確保輸出穩定。"
學員答題分佈
①5.1V0%
②10.2V0%
③15.3V0%
④20.4V0%
