Q44.

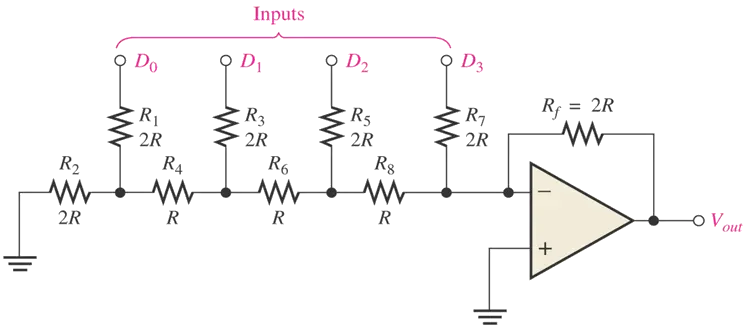

下圖中的輸入電壓
，其輸出電壓為何？
電力電子 · 甲級 · 電子學 · Q44
難易度分析
3 / 5
此題結構要求先判斷電路為反相，並套用增益公式或分壓比計算。只有在完成這兩步，才能得到正確極性與數值，屬於普通難度。
正確答案：④-9.375V
④ -9.375V:-9.375V 正確。此電路為反相運算放大器或反相整流電路，輸出電壓 = -輸入電壓 × (Rf/Rin) 或考慮導通角/分壓比，經計算後得到 -9.375V。
錯誤選項解析
- ① 15V:15V 為正電壓值，但此電路為反相整流/反相放大器配置，輸出應為負電壓，且數值未考慮分壓比或 duty cycle 的衰減效應。
- ② -15V:-15V 雖為負電壓（符合反相電路特性），但未考慮輸入波形的有效值或平均整流值計算，直接假設輸出等於輸入峰值是錯誤的。
- ③ 9.375V:9.375V 數值計算可能正確（如 15V × 5/8 或類似分壓比例），但忽略了此電路為反相配置，輸出電壓極性應為負。
Learning Tip
"此題考點為反相電路輸出電壓計算，需同時判斷電壓極性（正/負）與數值大小（考慮分壓比、增益或 duty cycle）。常見陷阱是只計算數值而忽略反相特性，或誤將峰值當作平均值。解題關鍵：先確認電路組態（反相/非反相），再依增益公式或整流平均公式計算。"
學員答題分佈
①15V0%
②-15V0%
③9.375V0%
④-9.375V0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
