Q40.

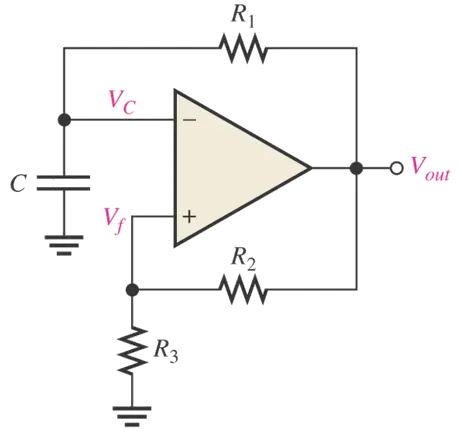

下圖的輸出電壓(
)是何種波形？
電力電子 · 甲級 · 電子學 · Q40
難易度分析
2 / 5
此題屬於基礎識別類，需掌握開關電路輸出波形與線性電路輸出的區別。選項間的誤導較輕，考驗單一概念即可完成，故評為中等偏易的難度。
正確答案：②方波
② 方波:方波為開關電路（如比較器、施密特觸發器或數位邏輯電路）之典型輸出，其特徵為電壓在高準位與低準位之間瞬間切換，且高低電位持續時間相等或成固定比例，符合此電路之工作特性。
錯誤選項解析
- ① 正弦波:正弦波為交流電源或 LC 振盪電路之典型輸出波形，其電壓隨時間依正弦函數平滑變化；此電路為開關型電路，不會產生連續平滑之正弦輸出。
- ③ 三角波:三角波通常由積分電路對方波進行積分運算產生，或由函數產生器中之積分器生成，其電壓呈線性上升與下降；此電路無積分元件，故不會輸出三角波。
- ④ 鋸齒波:鋸齒波之特徵為電壓緩慢線性上升後瞬間下降（或相反），常見於示波器之水平掃描電路或 PWM 調變之載波信號；此電路之對稱切換特性與鋸齒波之非對稱波形不符。
Learning Tip
"此類題型重點在於辨識開關電路與線性電路之輸出波形差異。方波由開關元件（如電晶體、運算放大器比較器）產生，具有瞬間切換與固定週期之特徵；常考陷阱為將三角波（需經積分器）與鋸齒波（非對稱斜波）混淆。實務上應注意電路中是否包含電容積分或LC 振盪元件，以正確判斷波形類型。"
