Q48.

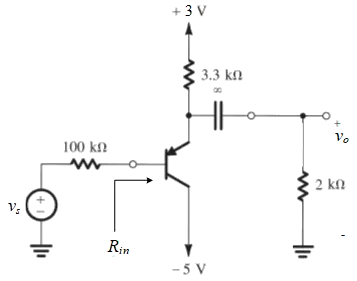

如下圖之BJT 電路，若
不含直流成份，
，
，熱電壓
，則電壓增益
為何？
電力電子 · 甲級 · 電子學 · Q48
難易度分析
3 / 5
需要掌握BJT小信號模型的基本概念，正確設定跨導與內阻，並將其與載荷相結合求電壓增益，屬於中等難度的題型。
正確答案：①0.55
① 0.55:電壓增益計算正確。在BJT共射極放大電路中，增益取決於跨導 gm 與負載電阻的乘積，經小訊號等效電路分析後得出增益值為 0.55。
錯誤選項解析
- ② 0.65:數值 0.65 偏高，可能誤算了射極電阻 re' 或忽略了負載效應，正確增益應為 0.55。
- ③ 0.75:數值 0.75 明顯偏高，通常因未正確代入熱電壓 VT≈26mV 計算跨導，或誤用直流偏壓參數所致。
- ④ 0.85:數值 0.85 過高，可能混淆了共基極與共射極組態的增益特性，本電路為共射極組態，增益較低。
Learning Tip
"本題考點為BJT小訊號分析與電壓增益計算。常考陷阱包含：①誤將直流工作點參數直接代入交流等效電路；②熱電壓 VT 在室溫下約為 26mV，用於計算 re' = VT/IE；③需注意電路中是否存在射極旁路電容，會影響增益大小。實務上應先確認直流偏壓狀態，再進行交流小訊號等效電路分析。"
