Q77.

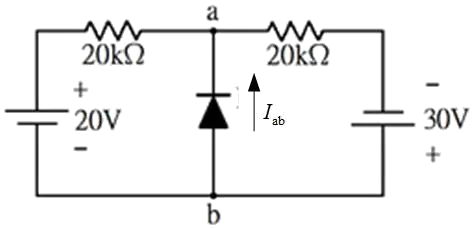

下圖所示電路，若二極體的順向壓降為0.7V，則下列敘述何者正確？
電力電子 · 甲級 · 電子學 · Q77
難易度分析
4 / 5
此題評為4級，因需先判斷二極體偏壓狀態，再用節點電壓法或KCL求解電壓及電流，並對符號與極性進行嚴格驗證，且多選項需同時確定正確答案。
正確答案 (複選)：②, ④
- ②
:Vab = -0.7V 是正確的。由於右側30V電源使a點電位高於b點，二極體處於順向偏壓狀態而導通，導通後二極體兩端壓降即為其順向壓降0.7V，且因陽極在b、陰極在a，故Vab = Va - Vb = -0.7V。 - ④
:Iab = -0.43mA 是正確的。二極體導通後，利用克希荷夫電流定律(KCL)於節點a計算：Iab = (Va - 20)/20k + (Va + 30)/20k，代入Va = Vb - 0.7V（設Vb = 0V為參考點，則Va = -0.7V），可得Iab ≈ -0.43mA，負號表示電流實際方向由b流向a。
錯誤選項解析
- ①
:Vab = 10V 的計算未考慮二極體的實際導通狀態。此電路中二極體陽極接b點、陰極接a點，若假設二極體截止，利用節點電壓法計算a點相對於b點的電位差並非10V，此選項忽略了電路的實際偏壓條件。 - ③
:Iab = 0mA 錯誤地假設二極體處於截止狀態。實際上a點電位高於b點，二極體順向偏壓而導通，電流會流經二極體，因此Iab不可能為零。
Learning Tip
"此類二極體電路分析題型的關鍵在於先判斷二極體的偏壓狀態（順向或反向）。常考陷阱是未正確判斷二極體導通與否就直接計算；應先假設二極體狀態，計算後驗證假設是否成立。注意Vab的極性定義（Va減去Vb）及電流方向的正負號，這是容易混淆的核心考點。"
