Q14.

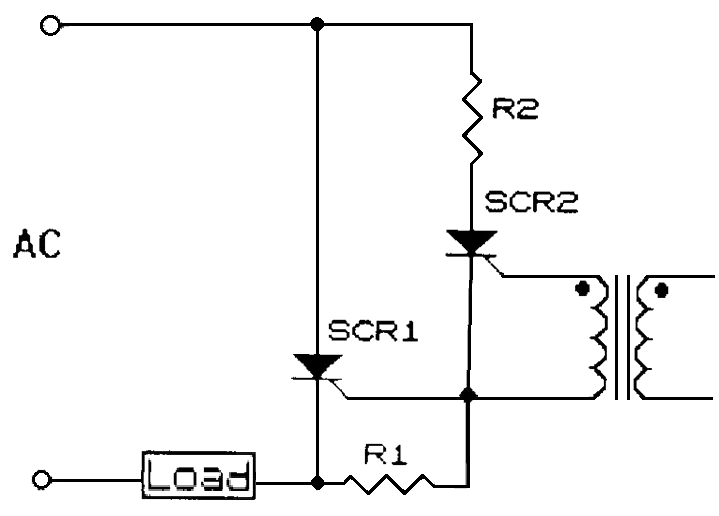

下圖所示之電路，其中兩個SCR 之電流額定容量的選擇為何？
電力電子 · 甲級 · 電力電子系統與應用 · Q14
難易度分析
3 / 5
考題要求判斷主功率路徑的 SCR 必須承載負載電流，而觸發支路的 SCR 只需處理小電流，從而決定其額定容量。
正確答案：①SCR1＞SCR2
① SCR1＞SCR2:SCR1 位於主電流路徑上，直接承載負載電流，因此需要較大的電流額定容量；而 SCR2 僅位於觸發控制支路（串聯 R2 與變壓器初級），流經的電流遠小於負載電流，故 SCR1 的電流額定必須大於 SCR2。
錯誤選項解析
- ② SCR1＜SCR2:此敘述與實際電路運作相反。SCR1 承載主負載電流，SCR2 僅為觸發支路的小電流，因此 SCR1 的額定應大於 SCR2，而非小於。
- ③ SCR1＝SCR2:兩顆 SCR 在電路中所處位置不同，SCR1 為功率開關承載全部負載電流，SCR2 為觸發控制元件僅通過小電流，兩者電流額定不需也無法相等。
- ④ 無特定之規則:此電路為典型的 SCR 相位控制電路，SCR 的電流額定選擇有明確規則：需依據各 SCR 在電路中實際流經的電流大小來決定，主功率路徑的 SCR 額定必須大於控制支路的 SCR。
Learning Tip
"此題考點為 SCR 電流額定容量的選擇原則。關鍵在於辨識電路拓撲：主功率路徑上的 SCR 承載全部負載電流，而觸發/控制支路上的 SCR 僅通過小電流。實務上，功率開關元件的額定必須依據其所在位置的最大可能電流來選定，並保留適當的安全裕度（通常為實際電流的 1.5~2 倍）。容易混淆的是將兩顆 SCR 視為對稱元件，但在此非對稱觸發電路中，兩者功能與電流等級完全不同。"
學員答題分佈
①SCR1＞SCR20%
②SCR1＜SCR20%
③SCR1＝SCR20%
④無特定之規則0%
