Q19.

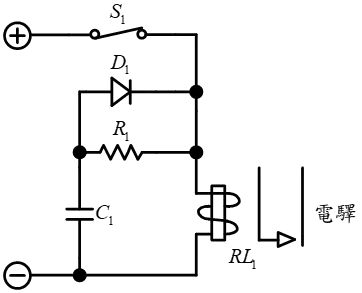

下圖所示之電路，當開關S 1 切斷(OFF)時，RL1 將如何？
電力電子 · 甲級 · 電力電子系統與應用 · Q19
難易度分析
3 / 5
此題需掌握電感斷開後電流不會瞬間減至零，磁能會隨時間指數衰減，並辨別「去磁」與「激磁」之差異；題目提供的錯誤選項雖有誤導，但並無複雜計算或多層概念交織。
正確答案：②延遲去磁
② 延遲去磁:延遲去磁正確。開關 S1 切斷後，電感 RL1 儲存的磁能需透過續流路徑（如飛輪二極體或並聯電阻）逐漸釋放，因此磁通會隨時間指數衰減而非瞬間消失。
錯誤選項解析
- ① 立刻去磁:立刻去磁錯誤。當開關切斷時，電感 RL1 中的電流無法瞬間降為零，因電感具有維持電流連續性的特性，磁能不會瞬間消失。
- ③ 立刻激磁:立刻激磁錯誤。開關切斷後電源已斷開，電感處於釋放能量階段，不可能產生新的磁通建立。
- ④ 延遲激磁:延遲激磁錯誤。激磁需外部電源供應能量，開關切斷後無電源輸入，電感僅能去磁而非激磁。
Learning Tip
"本題考點為電感電流的連續性原理與去磁過程。在電力電子電路中，當開關切斷時，電感性負載會因 di/dt 產生反電動勢，必須提供續流路徑以避免電壓突波損毀元件。常考陷阱為混淆「激磁」（建立磁場）與「去磁」（釋放磁能）的時機，切記開關 OFF 後電感僅能去磁，且因電感特性必為延遲而非立刻。"
學員答題分佈
①立刻去磁0%
②延遲去磁0%
③立刻激磁0%
④延遲激磁0%
