Q31.

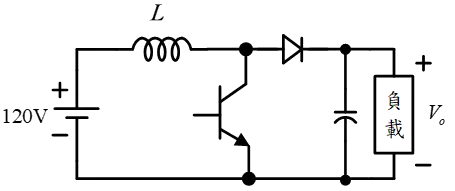

下圖所示截波器電路,假設電感L 夠大使得電流無漣波,當功率晶體的責任週期為0.25 時,負載電壓為多少?
電力電子 · 甲級 · 電力電子系統與應用 · Q31
難易度分析
3 / 5
此題要求辨識電路為升壓截波器並運用對應公式,需把握電路拓樸與責任週期對輸出電壓的影響,難度為中等。
正確答案:②160V
② 160V:160V 為正確答案。此電路為升壓式截波器(Boost Converter),其輸出電壓公式為 Vo = Vs / (1 - D)。當輸入電壓 Vs = 120V(由圖示電源標示),責任週期 D = 0.25 時,Vo = 120 / (1 - 0.25) = 120 / 0.75 = 160V。
錯誤選項解析
- ① 120V:120V 的計算結果不符合此電路拓樸的電壓轉換關係。若誤用降壓式截波器(Buck Converter)公式 Vo = D × Vs = 0.25 × 80V = 20V,或計算錯誤可能得出此值,但與正確公式不符。
- ③ 180V:180V 的數值可能來自錯誤的公式代入,例如誤用 Vo = Vs × (1 + D) = 120 × 1.5 = 180V,但此非 Boost Converter 的正確電壓增益關係。
- ④ 200V:200V 可能來自將責任週期誤認為 0.4 時之計算(120 / 0.6 = 200V),或誤用降升壓式截波器(Buck-Boost Converter)公式 Vo = Vs × D / (1 - D) 並代入錯誤參數所致。
Learning Tip
"本題核心考點為Boost Converter 電壓轉換公式 Vo = Vs / (1 - D)。需特別注意:(1) 題目假設電感電流無漣波(連續導通模式 CCM),此為理想公式成立之前提;(2) 責任週期 D 必須小於 1,且 D 越大輸出電壓越高;(3) 常考陷阱為混淆 Buck(Vo = D×Vs)、Boost(Vo = Vs/(1-D)) 與 Buck-Boost(Vo = Vs×D/(1-D)) 三種基本截波器拓樸的電壓增益公式,實務上需依據電路中功率開關、二極體與電感的相對位置來正確判斷電路類型。"
學員答題分佈
①120V0%
②160V0%
③180V0%
④200V0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析!
