Q110.

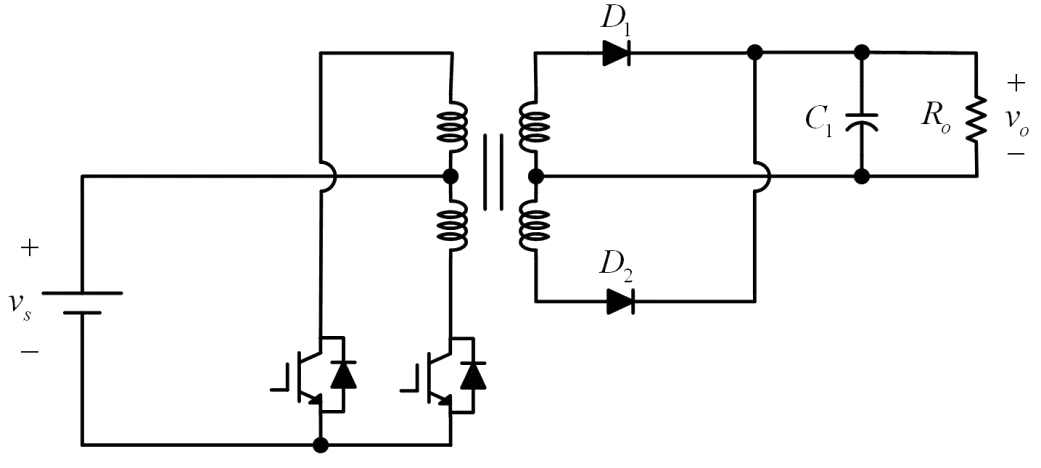

如下圖所示，此功率轉換器的主要功能為何？
電力電子 · 甲級 · 電力電子系統與應用 · Q110
難易度分析
2 / 5
單選題目，僅需辨識輸入、輸出為直流，且具備典型 DC‑DC 元件，題目結構簡單且未設陷阱，屬於基礎難度
正確答案：①直流-直流功率轉換
① 直流-直流功率轉換:此電路為 DC-DC轉換器（如 Buck、Boost 或 Buck-Boost 拓撲），利用 PWM切換控制 與 電感儲能釋放 原理，將某一層級的直流電壓轉換為另一層級的直流電壓輸出。
錯誤選項解析
- ② 交流-交流功率轉換:AC-AC轉換 指的是周波轉換器（Cycloconverter）或 交流電壓控制器，其功能是將固定頻率/電壓的交流電轉換為可變頻率或可變電壓的交流電，與此電路拓撲不符。
- ③ 直流-交流功率轉換:DC-AC轉換 屬於逆變器（Inverter）的功能，將直流電轉換為交流電輸出，常見於太陽能逆變器或 UPS 系統，此電路並非此類拓撲。
- ④ 交流-直流功率轉換:AC-DC轉換 屬於整流器（Rectifier）的功能，將交流電轉換為直流電輸出，常見於電源供應器，與此電路的直流輸入特性不符。
Learning Tip
"本題核心考點為辨識 功率轉換器的四大類型：AC-DC整流、DC-AC逆變、DC-DC斬波、AC-AC周波轉換。解題關鍵在於觀察電路的 輸入電源性質（直流或交流）與 輸出電源性質，並識別關鍵元件如 功率開關元件（MOSFET、IGBT）、續流二極體 與 儲能電感 的組合拓撲。實務上 DC-DC 轉換器廣泛應用於 開關式電源供應器（SMPS） 與 直流馬達調速控制，需特別注意各拓撲的 電壓轉換比 與 連續/不連續導通模式 的差異。"
學員答題分佈
①直流-直流功率轉換0%
②交流-交流功率轉換0%
③直流-交流功率轉換0%
④交流-直流功率轉換0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
