Q87.

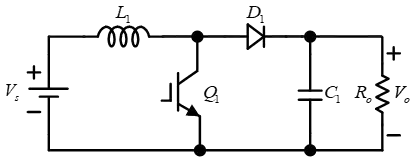

功率轉換器如下圖所示，下列敘述何者正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q87
難易度分析
2 / 5
本題僅考驗受試者對直流轉換器基本拓樸的識別能力，並非多步推理或計算，難度屬於一般水平。
正確答案：②昇壓型直流功率轉換器
② 昇壓型直流功率轉換器:昇壓型（Boost）直流功率轉換器之特徵為電感串接於輸入電源側，開關元件並聯於電感與二極體節點至地之間。當開關導通時電感儲能，開關截止時電感釋放能量經二極體對輸出電容充電，使輸出電壓高於輸入電壓。
錯誤選項解析
- ① 降壓型直流功率轉換器:降壓型（Buck）轉換器的拓樸結構為開關串接於輸入端與電感之間，輸出電壓低於輸入電壓。此電路架構為昇壓型（Boost），其電感位於輸入側，開關導通時電感儲能，截止時電感電壓與輸入電壓疊加使輸出電壓升高。
- ③ 具有雙向功率轉換:雙向功率轉換需具備能量可從輸入端流向輸出端，亦可反向流動的能力，通常需使用雙向開關（如兩個MOSFET背對背串接）取代單向二極體。此電路僅含單向二極體，功率僅能單向傳輸，不具雙向轉換功能。
- ④ 直流-交流功率轉換器:直流-交流功率轉換器（逆變器/Inverter）需將直流電轉換為交流電輸出，電路中需包含多個開關元件組成H橋或三相橋臂以產生交流波形。此電路為直流對直流的轉換，不屬於直流-交流轉換器。
Learning Tip
"此類題型常考Buck、Boost、Buck-Boost三種基本DC-DC轉換器拓樸的辨識。關鍵在於記住電感位置：Buck的電感在輸出側，Boost的電感在輸入側，Buck-Boost的輸出極性相反。實務上Boost轉換器廣泛應用於PFC（功率因數修正）電路與電池升壓應用，設計時需注意電感電流連續模式（CCM）與不連續模式（DCM）對電壓增益的影響。"
