Q155.

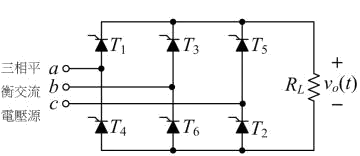

下圖為三相全控全橋整流電路，加入三相平衡交流電源其線對線電壓有效值為480V，頻率為60Hz，純電阻性負載，閘流體激發延遲角調在α＝30°，下列哪些選項正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q155
難易度分析
4 / 5
本題需要同時驗證多項選項的真偽，並精準運用三相全控橋整流的工作特性與公式，涵蓋瞬間導通數量、導通角、平均電壓與峰值計算。多選結構與概念混淆點（導通角 vs 觸發間隔）提升認知負荷，故評為較高難度。
正確答案 (複選)：①, ③, ④
- ① 每一瞬間都有2 個閘流體導通:在三相全控全橋整流電路中，任何瞬間上橋臂與下橋臂各有一個閘流體導通，因此每一瞬間恰有2個閘流體同時導通，此為三相橋式整流器的基本運作原理。
- ③ 負載的電壓平均值約為562 V:三相全控整流之負載電壓平均值公式為 Vdc = (3√3/π) × Vm × cosα，其中 Vm = √2 × 480 ≈ 679V，代入 α＝30° 得 Vdc ≈ (3√3/π) × 679 × cos30° ≈ 562V，計算正確。
- ④ 輸出的電壓峰值約為679V:三相線對線電壓有效值為480V，其峰值電壓為 √2 × 480 ≈ 679V，此即整流後輸出電壓的峰值，計算正確。
錯誤選項解析
- ② 一個週期中每個閘流體導通60°:錯誤。在三相全控橋式整流電路中，一個電源週期（360°）內每個閘流體的導通角為120°而非60°，因為六個閘流體依序觸發，每個承擔三分之一的週期導通任務。
Learning Tip
"此類題型常考三相全控橋式整流器的關鍵參數：每個閘流體導通120°、瞬間2個同時導通、平均電壓公式含 cosα 因子。容易混淆之處在於導通角（120°）與觸發間隔（60°）的區別，以及線電壓峰值（√2×Vrms）與相電壓的換算關係。實務設計時需特別注意延遲角α對輸出電壓與功率因數的影響。"
