Q154.

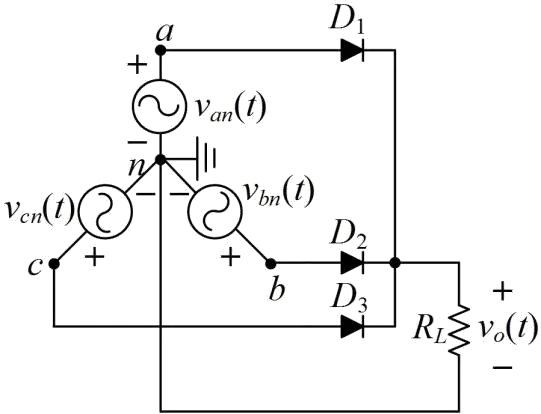

下圖所示三相半波整流電路具有純電阻負載，下列哪些選項正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q154
難易度分析
4 / 5
多重選擇要求辨識兩項正確答案，且涉及三相半波整流的多項專業參數。題目中包含典型錯誤概念（如逆向電壓與線電壓關係、效率數值）作為陷阱，需精準掌握公式與數值範圍，難度高。
正確答案 (複選)：①, ②
- ① 漣波因數約為0.182:漣波因數 (Ripple Factor) 用於衡量輸出直流電壓中交流漣波成分的占比。三相半波整流電路的漣波因數理論值約為 0.182，此數值由輸出電壓的 RMS 值與平均值 之比值推導而來，屬於正確敘述。
- ② 波形因數約為1.02:波形因數 (Form Factor) 定義為輸出電壓的 RMS 值除以平均值。三相半波整流電路的波形因數約為 1.02，表示輸出波形已相當接近純直流，此為正確敘述。
錯誤選項解析
- ③ 二極體峰值逆向電壓為相電壓最大值V m:三相半波整流電路中，二極體的 峰值逆向電壓 (PIV) 應為 線電壓峰值，即 √3 倍的相電壓最大值 (√3·V_m)，而非僅等於相電壓最大值 V_m。此選項低估了二極體所需承受的逆向電壓。
- ④ 整流效率(rectification efficiency)約為0.81:整流效率 (Rectification Efficiency) 定義為直流輸出功率與交流輸入功率之比。三相半波整流電路的整流效率約為 0.968 (96.8%)，而非 0.81。0.81 的數值明顯偏低，不符合三相半波整流電路的實際效率表現。
Learning Tip
"三相整流電路的 漣波因數、波形因數 與 整流效率 為常考計算題型，需熟記各數值的理論範圍。注意 PIV 的計算應以 線電壓峰值 (√3·V_m) 為準，而非相電壓峰值，此為常見混淆點。另外，三相整流因脈波數較多，其整流效率遠高於單相半波整流 (約 40.6%)。"
學員答題分佈
①漣波因數約為0.1820%
②波形因數約為1.020%
③二極體峰值逆向電壓為相電壓最大值V m0%
④整流效率(rectification efficiency)約為0.810%
