Q1.

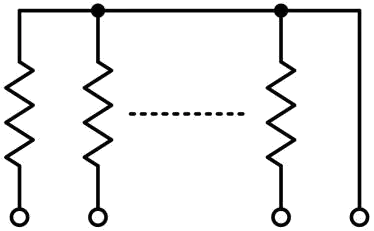

下圖為何種電路符號？
數位電子 · 甲級 · 電機電子識圖 · Q1
難易度分析
2 / 5
此題屬於基礎符號辨識，單項選擇且選項明顯分離，無需推理多概念，故評為中等難度。
正確答案：①排阻
① 排阻:排阻（Resistor Network/Array）是將多個電阻器整合封裝於單一元件內的被動元件，常見於數位電路的上拉電阻或下拉電阻應用，可節省PCB空間並簡化佈線。
錯誤選項解析
- ② 排線:排線（Ribbon Cable）是用於連接電路板間訊號的多芯扁平電纜，屬於實體連接導線而非電路符號，常見於IDE硬碟或LCD面板連接，與電路圖中的元件符號無關。
- ③ 束線:束線是指將多條導線捆綁整理的外觀處理方式，屬於配線工藝範疇，並非電路圖中定義的標準電路符號或電子元件。
- ④ 絞線:絞線（Twisted Pair）是將兩條絕緣導線相互扭轉以降低電磁干擾（EMI）的傳輸線材，常用於通訊線路，但並非電路圖中的元件符號。
Learning Tip
"本題考點為電路圖符號辨識。在數位電子識圖中，排阻的電路符號通常以多個並列的鋸齒狀或矩形符號表示，並標示共同接腳。常考陷阱在於混淆「電路元件符號」與「實體配線材料」——排線、束線、絞線均為實際導線或線材處理方式，不屬於電路圖中的元件符號。實務上，排阻廣泛應用於微處理器I/O埠、DIP開關及LED驅動等電路設計中。"
學員答題分佈
①排阻0%
②排線0%
③束線0%
④絞線0%
