Q3.

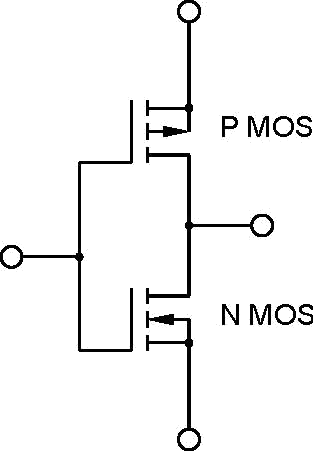

下圖為何種邏輯符號？
數位電子 · 甲級 · 電機電子識圖 · Q3
難易度分析
3 / 5
需辨識符號中是否同時具備 P 型與 N 型 MOS 的互補結構，並區分單一 MOS 符號。此辨識需掌握 CMOS 的基本架構與特徵，故為一般程度的辨識題。
正確答案：④CMOS
④ CMOS:CMOS（互補式金屬氧化物半導體）邏輯符號的特徵為同時包含 PMOS 上拉網路 與 NMOS 下拉網路，兩者互補導通以實現低靜態功耗與高雜訊邊限，此為數位 IC 設計的主流技術。
錯誤選項解析
- ① 雙FET:FET（場效電晶體）為泛稱，涵蓋 JFET 與 MOSFET 等類型，並非特定邏輯符號名稱。圖示符號明確呈現 CMOS 的互補結構特徵，而非一般 FET 符號。
- ② 雙P 型MOS:雙P型MOS 僅使用 P 通道 MOSFET，無法構成完整的互補式邏輯閘。CMOS 的核心原理在於同時結合 PMOS 與 NMOS 形成推拉式輸出級，單一 P 型無法實現此功能。
- ③ 雙N 型MOS:雙N型MOS 僅使用 N 通道 MOSFET，同樣無法構成互補式邏輯。NMOS 邏輯閘在輸出高電位時需依賴上拉電阻，與 CMOS 的互補式架構有本質差異。
Learning Tip
"本題考點為辨識 CMOS 邏輯符號 的結構特徵。常見陷阱是將單一 MOS 類型（PMOS 或 NMOS）與 CMOS 混淆。實務上，CMOS 因具備 低功率消耗 與 高抗雜訊能力，已成為現代數位電路設計的標準製程。辨識關鍵在於符號中是否同時呈現 P 型與 N 型 的互補配對結構。"
