Q6.

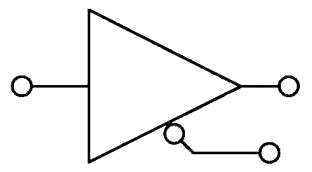

下圖為何種邏輯符號？
數位電子 · 甲級 · 電機電子識圖 · Q6
難易度分析
2 / 5
題目僅要求直接對照圖形與名稱，屬於基礎概念的快速辨識，無需複雜推理或多重判斷。
正確答案：④三態緩衝器
④ 三態緩衝器:三態緩衝器的邏輯符號特徵為三角形本體、無反相圓圈的輸出端，以及額外的使能控制端，使輸出可呈現高電位、低電位與高阻抗三種狀態，符合圖示。
錯誤選項解析
- ① 反向緩衝器:反向緩衝器的邏輯符號應在輸出端帶有反相圓圈（bubble），且無使能控制端，與圖中符號不符。
- ② 反向器:反向器（NOT閘）的符號為三角形加輸出端反相圓圈，且沒有額外的使能控制端（enable pin），結構較為簡單。
- ③ 三態反向器:三態反向器雖具有使能控制端，但輸出端應帶有反相圓圈，表示輸出信號會被反相，與圖中符號不一致。
Learning Tip
"此類題型常考邏輯符號辨識，關鍵在於區分：①有無反相圓圈決定是否為反相型元件；②有無使能控制端決定是否為三態元件。三態緩衝器廣泛應用於匯流排（bus）系統中，透過高阻抗狀態實現多裝置共用同一資料線，實務上需注意使能信號的時序控制以避免匯流排衝突。"
學員答題分佈
①反向緩衝器0%
②反向器0%
③三態反向器0%
④三態緩衝器0%
