Q2.

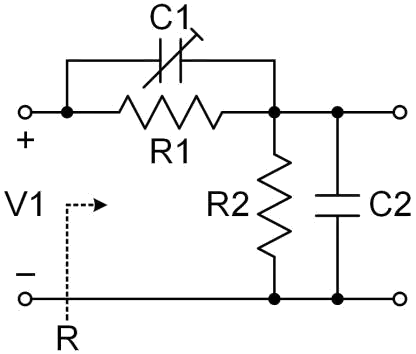

下圖為示波器10：1 被動補償式測試棒，若調整C1 使R1C1=R2C2 得到完全補償
數位電子 · 甲級 · 儀表與檢修測試 · Q2
難易度分析
3 / 5
題目聚焦於 RC 時間常數相等所帶來的頻率獨立衰減特性，需辨別與阻抗、負載效應等概念的區別。
正確答案：①可防止頻率失真
① 可防止頻率失真:當 R1C1=R2C2 時，測試棒的 電壓分壓比 與頻率無關，使高低頻信號均能獲得相同的衰減比例，從而防止 頻率失真，達到完全補償狀態。
錯誤選項解析
- ② 實際頻率比螢光幕上頻率大10 倍:10:1 指的是 電壓衰減比（輸入電壓為螢幕顯示值的10倍），而非頻率關係，信號頻率在測量前後保持不變。
- ③ 可降低輸入阻抗:10:1 被動測試棒實際上會 提高輸入阻抗（通常從1MΩ提升至10MΩ），而非降低，藉此減少對被測電路的影響。
- ④ 可提高負載效應:10:1 測試棒因輸入阻抗提高，反而能 降低負載效應，減少對被測信號源的干擾，而非提高負載效應。
Learning Tip
"完全補償 的核心在於使 RC 時間常數相等，確保分壓網路在所有頻率下維持固定衰減比。常見陷阱是混淆 電壓衰減比 與 頻率關係，10:1 僅影響電壓幅度，不改變信號頻率。實務上若補償不足會導致高頻衰減過度（圓角波形），補償過度則會產生高頻峰值（振鈴現象）。"
