Q36.

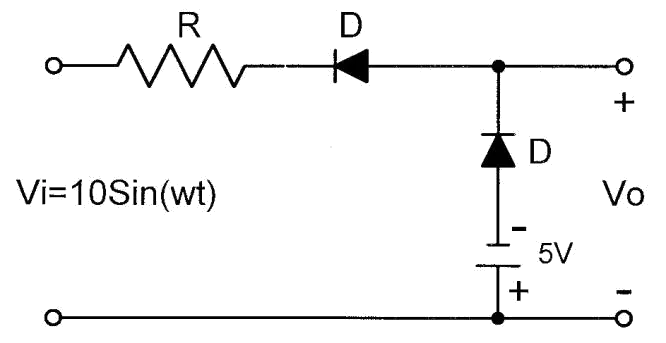

下圖電路的輸出波形是哪一個？（假設圖中二極體為理想二極體）
數位電子 · 甲級 · 電子學與電子電路 · Q36
難易度分析
3 / 5
此題測驗考生對二極體箝位電路的基礎理解，需辨識串聯與並聯二極體在不同半週的偏置與輸出波形特徵，屬於典型的中等難度題目。
正確答案：②

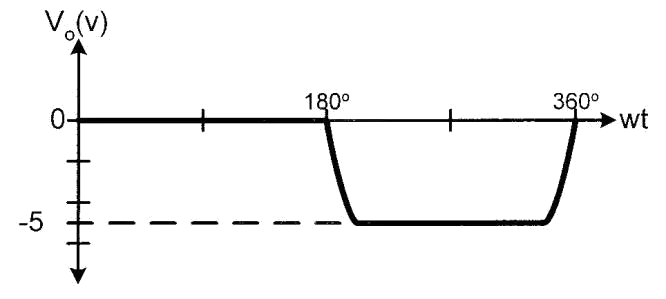

② :正確。正半週時串聯二極體逆向偏置截止，輸出為 0V；負半週時串聯二極體導通，當輸出電壓低於 -5V 時並聯二極體導通將輸出箝位在 -5V，形成底部平坦的波形。
:正確。正半週時串聯二極體逆向偏置截止，輸出為 0V；負半週時串聯二極體導通，當輸出電壓低於 -5V 時並聯二極體導通將輸出箝位在 -5V，形成底部平坦的波形。錯誤選項解析
- ①

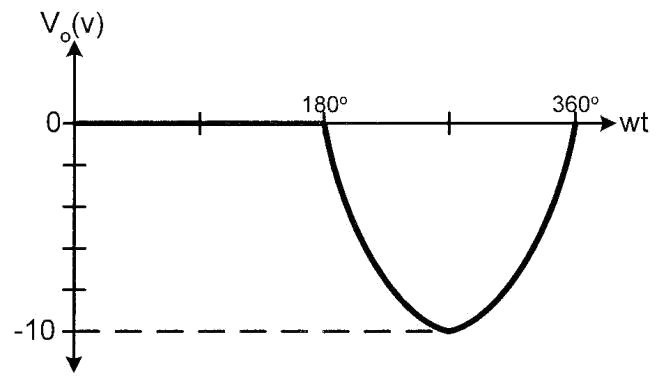

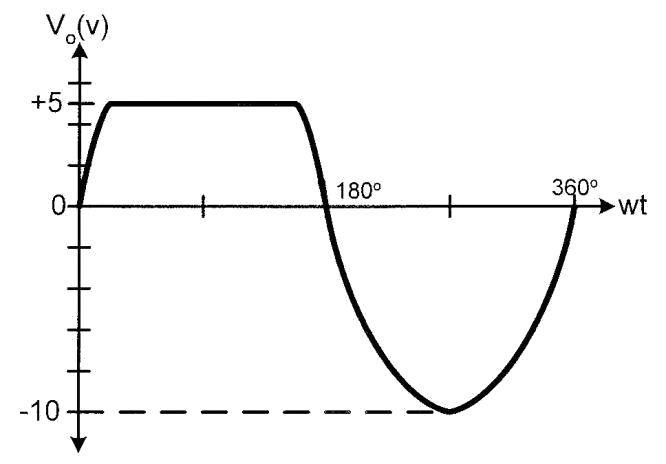

:此波形顯示負半週未被箝位，輸出達到 -10V 的完整負弦波，但電路中的並聯二極體與 5V 參考電壓會將負向輸出箝制在 -5V，因此此選項錯誤。 - ③
:此波形顯示正半週被箝位在 +5V 且負半週完整輸出，這對應的是正向箝位電路的行為，但本電路的二極體方向與參考電壓極性決定這是負向箝位，故此選項錯誤。 - ④

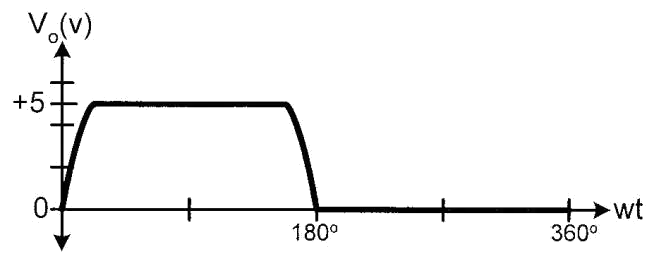

:此波形僅有正半週輸出且被箝位在 +5V，負半週為 0V，這與本電路的實際行為完全相反。本電路在正半週時串聯二極體逆向偏置不導通，輸出應為 0V。
Learning Tip
"此題為二極體箝位電路（Clipper Circuit）的典型考題。關鍵在於判斷各二極體在正負半週的偏置狀態：串聯二極體陽極朝左，正半週時陰極電位高於陽極而逆向截止；負半週時導通，此時並聯支路的二極體與 -5V 參考電壓共同作用，將輸出下限箝制在 -5V。常考陷阱為混淆串聯箝位與並聯箝位的波形特徵，以及忽略參考電壓的極性（本題電池負端朝上，等效於 -5V 箝位電準）。"
