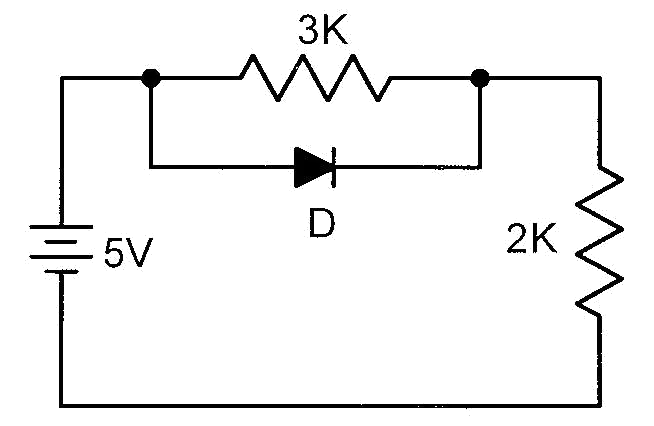

下圖所示，D 為理想二極體時，則流過D 之電流值與D 兩端間的電壓值分別為

數位電子 · 甲級 · 電子學與電子電路 · Q67

2.15mA，0.7V

2.5mA，0V

0mA，5V

1mA，3V

2 / 5

題目要求判斷理想二極體的電流與電壓，主要考查對理想二極體模型的直觀理解。圖示為單一電阻與電源的簡易電路，學生只需將二極體視為短路即可得到結果。此種單一概念、無多重選項與陷阱的設計，適合屬於基礎層級。

② 2.5mA，0V:理想二極體正向導通時等效為短路，兩端電壓降為 0V；流過電流由外部電路決定，此電路中電流為 2.5mA，符合理想二極體導通狀態的計算結果。

① 2.15mA，0.7V:0.7V 是實際矽二極體的正向導通電壓降，但題目明確指出 D 為理想二極體，其正向導通時電壓降應為 0V，故此選項混淆了理想與實際元件的特性。
③ 0mA，5V:0mA 與 5V 對應的是二極體處於反向偏壓（開路）狀態的情況，但此電路中二極體為正向偏壓而導通，故不適用。
④ 1mA，3V:1mA 與 3V 的數值組合不符合理想二極體在任何偏壓狀態下的特性，既非導通時的 0V 壓降，也非截止時的開路電壓，屬於不合理數值。

"此類題型的核心考點在於區分理想二極體與實際二極體的差異：理想二極體導通時壓降為 0V（等效短路），截止時電流為 0mA（等效開路）；實際矽二極體導通時壓降約為 0.7V。解題時務必先判斷二極體的偏壓狀態（正向或反向），再依對應的等效模型計算電流與電壓值，切勿將理想與實際元件的參數混淆。"

①2.15mA，0.7V0%

②2.5mA，0V0%

③0mA，5V0%

④1mA，3V0%
