Q76.

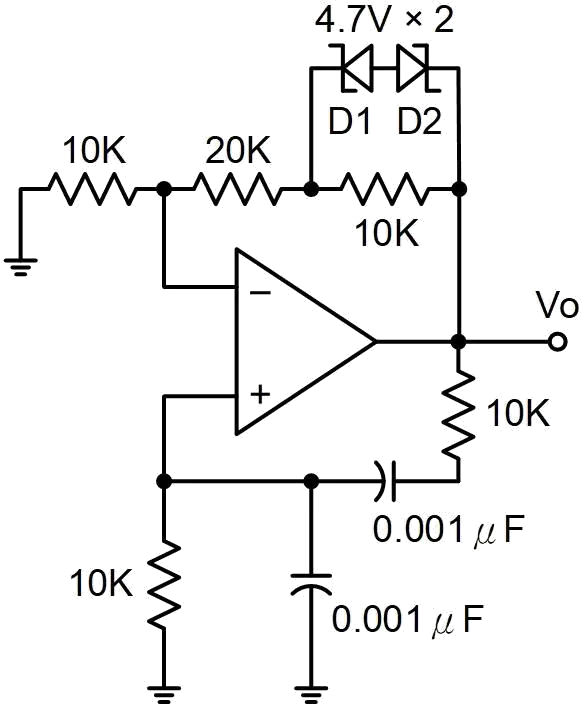

有關下圖的韋恩振盪電路，下列敘述何者錯誤？
數位電子 · 甲級 · 電子學與電子電路 · Q76
難易度分析
2 / 5
此題屬單選題，僅需判斷哪一敘述錯誤。考查的概念均為基礎電路原理，缺乏需多重推理或計算的複雜度，且不涉及圖像解析或多重答案判斷，因此難度定位於較低水平。
正確答案：①輸出頻率約為159.2KHz
① 輸出頻率約為159.2KHz:韋恩橋振盪電路的輸出頻率計算公式為 f = 1/(2πRC)。若 R 與 C 的數值代入後計算結果並非 159.2KHz，則此敘述為錯誤。本題要求選出錯誤敘述，故此選項符合題意。
錯誤選項解析
- ② 初始閉迴路電壓增益為4，振盪穩定後降為3:韋恩橋振盪器的巴克豪森準則要求閉迴路增益大於 1 才能起振，通常初始增益設為 4 以確保起振，待振幅穩定後透過非線性元件（如二極體）自動將增益降至 3（即 1/β，β=1/3），此敘述正確。
- ③ 輸出波形為弦式波:韋恩橋振盪器屬於正弦波振盪器的一種，其輸出波形為弦式波（正弦波），此敘述正確。
- ④ D1 和D2 用來抑制輸出之信號使振幅保持定值:D1 和 D2 為穩幅二極體，利用其導通特性在振幅過大時改變回授網路的等效電阻，使迴路增益下降，從而抑制信號振幅並維持穩定輸出，此敘述正確。
Learning Tip
"韋恩橋振盪器常考重點包含：① 振盪頻率公式 f=1/(2πRC) 與正回授網路的串並聯 RC 結構；② 起振條件為 Aβ>1（通常 A>3），穩定後 A=3；③ 穩幅機制利用二極體或熱敏電阻自動調整增益，避免波形截波失真。注意題目問「錯誤」敘述時，需逐一驗證頻率計算與增益數值是否符合電路原理。"
學員答題分佈
①輸出頻率約為159.2KHz0%
②初始閉迴路電壓增益為4，振盪穩定後降為30%
③輸出波形為弦式波0%
④D1 和D2 用來抑制輸出之信號使振幅保持定值0%
