Q77.

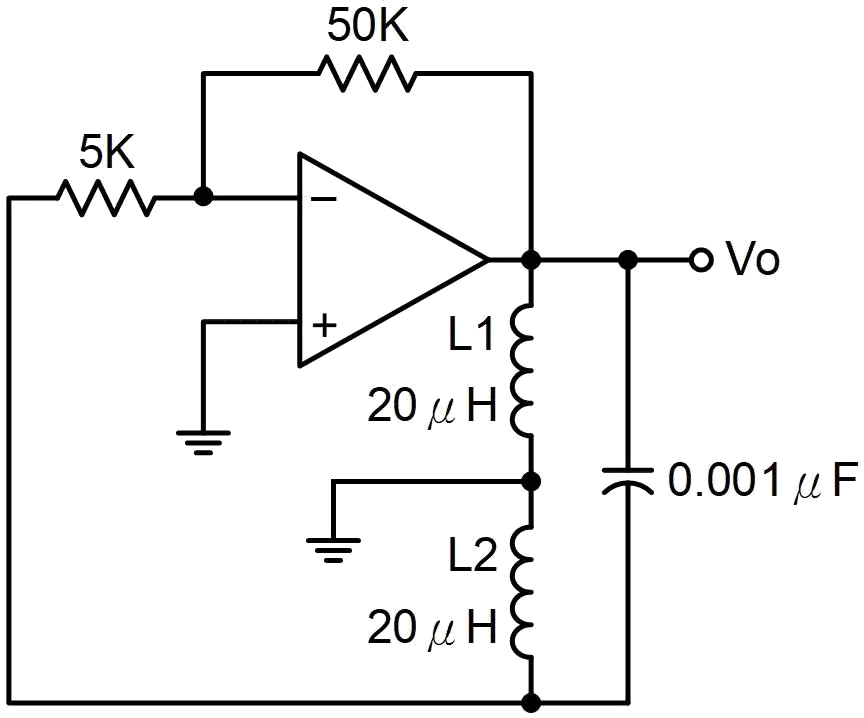

有關下列電路圖的敘述，何者錯誤？
數位電子 · 甲級 · 電子學與電子電路 · Q77
難易度分析
3 / 5
此題要求考生理解哈特萊振盪器的頻率決定因素與回授比概念，並在單一選項中辨別錯誤陳述，難度為一般水平。
正確答案：③L2 是回授元件，所以頻率是由L1 和C 決定
③ L2 是回授元件，所以頻率是由L1 和C 決定:此敘述錯誤。在哈特萊振盪器中，振盪頻率由總電感（L1 + L2）與電容C共同決定，而非僅由L1和C決定。L2不僅是回授元件，也參與頻率決定，回授比由 L1/L2 的比值決定。
錯誤選項解析
- ① 為一哈特萊振盪器:此電路確實為哈特萊振盪器（Hartley Oscillator），其特徵是使用抽頭電感（L1與L2串聯）與電容C構成LC槽路，並從電感抽頭處取出回授信號，故此敘述正確。
- ② 輸出信號頻率約為796KHz:哈特萊振盪器的振盪頻率公式為 f = 1 / (2π√((L1+L2)×C))，代入圖中元件數值計算後約為 796KHz，故此敘述正確。
- ④ 輸出波形為弦式波:LC振盪器（包含哈特萊振盪器）的輸出波形為正弦波（弦式波），因為LC槽路具有選頻特性，僅在共振頻率處產生正弦振盪，故此敘述正確。
Learning Tip
"哈特萊振盪器的核心考點在於：頻率由 L總 = L1 + L2 與 C 共同決定，而非單一電感。常考陷阱是混淆「回授比」與「頻率決定元件」的概念——回授比由 L1/L2 決定，但頻率由 (L1+L2)×C 決定。另外需與考畢子振盪器（Colpitts）區分：後者使用串聯電容分壓回授，頻率由 L 與 C總 決定。"
