Q99.

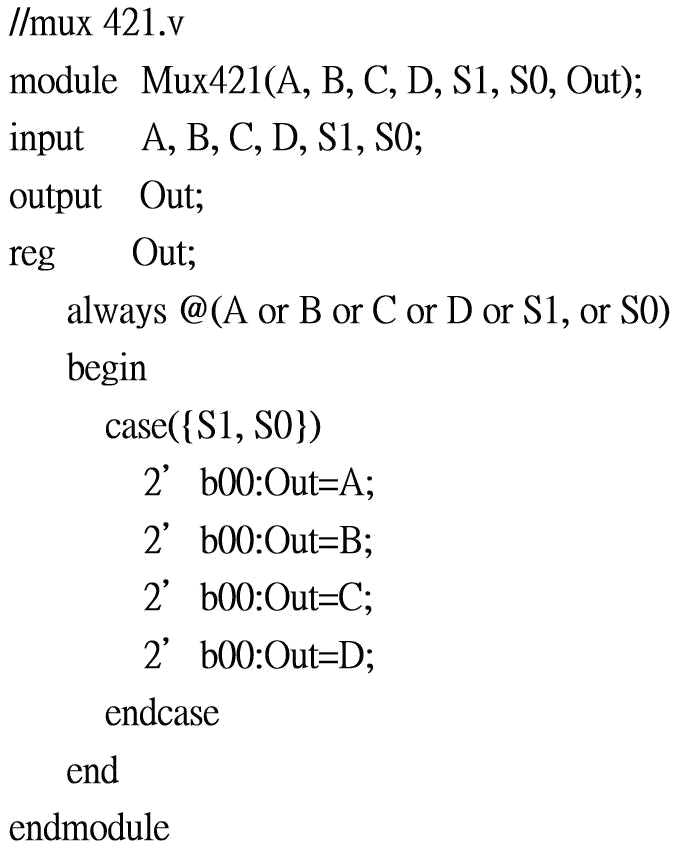

有關下列程式，下列敘述何者正確？
數位電子 · 甲級 · 數位系統設計 · Q99
難易度分析
3 / 5
此題需熟悉多工器結構與 Verilog 行為描述，辨別輸入輸出端與選擇線的角色，並判斷 case 敘述對輸出的影響；選項中設有常見的混淆點，故需仔細分析。
正確答案 (複選)：①, ②
- ① 這是一個4 對1 多工器的Verilog HDL 程式:該 Verilog HDL 程式實現了 4對1多工器（4-to-1 Multiplexer） 的功能，透過選擇線控制四組輸入資料的導通與輸出，符合多工器的標準設計架構。
- ② 這程式使用case 敘述描述法:程式採用 case 敘述 進行行為層級描述，根據選擇線的不同組合狀態，對應輸出不同的輸入資料，這是 Verilog HDL 中描述多工器的常見寫法。
錯誤選項解析
- ③ A、B、C、D 必須依序產生變化:A、B、C、D 為多工器的 資料輸入端，其變化無需依序產生；多工器的輸出僅由 選擇線 S1、S0 的狀態 決定導通哪一路輸入，與輸入信號的變化順序無關。
- ④ S1, S0 是資料選擇線，為輸出端:S1、S0 確實是 資料選擇線，但它們屬於 輸入端 而非輸出端；多工器的輸出端為單一導出的資料信號 Y（或類似命名），選擇線用於控制輸入通道的切換。
Learning Tip
"此類題型常考 Verilog HDL 行為描述語法 與 多工器架構 的對應關係。需特別注意 case 敘述 與 if-else 敘述 在合成後的電路差異，以及 選擇線為輸入、資料輸出為單一信號 的基本觀念，避免將控制信號與資料信號的角色混淆。"
學員答題分佈
①這是一個4 對1 多工器的Verilog HDL 程式0%
②這程式使用case 敘述描述法0%
③A、B、C、D 必須依序產生變化0%
④S1, S0 是資料選擇線，為輸出端0%
