Q27.

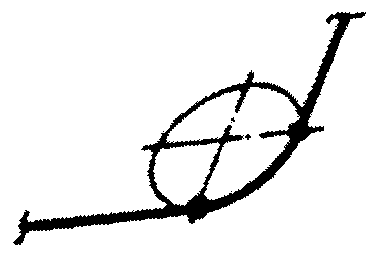

繪製管路圖時，所有的肘管必須以幾度的橢圖繪製？
工業用管配管 · 甲級 · 工程圖說 · Q27
難易度分析
3 / 5
此題結構主要檢測專業製圖規範的特定數值記憶。選項設計巧妙結合實務上常見的角度參數，易使考生混淆實體配件的物理特徵與工程圖面的標準化繪製習慣。解題需具備精準區分類比參數與成圖規範的能力，方能有效過濾干擾資訊。
正確答案：①30
① 30:依據 CNS 管路製圖標準，繪製管路圖時所有 肘管（elbow） 必須以 30度橢圓 繪製，此為工業用管配管工程圖說的標準規範，用以統一圖面表達方式。
錯誤選項解析
- ② 45:45度 並非肘管繪製的標準角度。雖然 45 度是常見的 彎管角度，但在 CNS 管路製圖規範中，肘管的橢圓繪製角度應為 30 度，兩者不可混淆。
- ③ 35:35度 並非 CNS 管路製圖標準所規範的肘管繪製角度。此數值在工業管配管工程圖說中無對應的標準依據。
- ④ 60:60度 並非肘管繪製的標準角度。在管路製圖中，60 度不屬於 CNS 規範的肘管橢圓繪製角度，正確應為 30 度。
Learning Tip
"此類題型常考 CNS 管路製圖標準符號與繪製規範，考生容易將「實際彎管角度（如 45°、90°）」與「圖面繪製時肘管的橢圓角度（固定 30°）」混淆。實務上，工程圖說的標準化是確保 設計與施工人員溝通無誤 的關鍵，務必熟記各類管件的标准製圖表示法。"
