Q47.

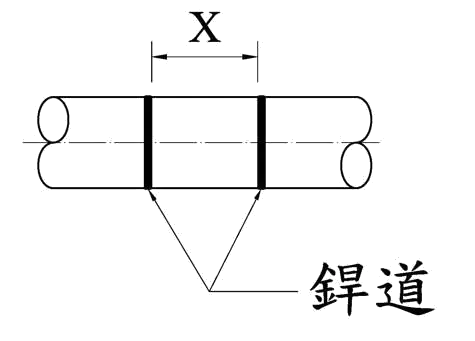

如下圖所示，當管厚為4mm 時，兩銲道邊緣之間的距離（x）至少應保持多少mm 以上？
工業用管配管 · 甲級 · 管路接合 · Q47
難易度分析
3 / 5
本題結構結合圖面尺寸判讀與特定施工規範之數值記憶。選項設計多為依常見倍率推算之數值，旨在檢視考生能否區分理論倍率與實務規範之差異。整體僅需單一步驟之法規對照與基礎計算，無複雜推論或複合概念應用，屬技術證照考試中典型的基礎數值應用題型。
正確答案：④25
④ 25:依據 CNS 銲接施工規範，相鄰銲道邊緣間距應至少保持 25mm 以上，以避免熱影響區（HAZ）重疊造成材料脆化與殘留應力疊加，確保管路系統的結構強度與安全性。
錯誤選項解析
- ① 10:10mm 的間距不足以分散焊接熱影響區（HAZ）的殘留應力，容易導致應力集中與銲道品質劣化，不符合工業用管配管的規範要求。
- ② 16:16mm 雖大於管厚的4倍（4mm×4=16mm），但依據 CNS 銲接規範，相鄰銲道間距應至少保持 5倍管厚 以上，因此仍不符合最低標準。
- ③ 20:20mm 為管厚的5倍（4mm×5=20mm），此數值為理論計算的最小值，但實務上為確保熱影響區不重疊及維持結構完整性，規範要求更高的安全裕度。
Learning Tip
"本題核心考點為相鄰銲道最小間距規範。常見陷阱是僅以「管厚×5倍」計算（4mm×5=20mm），但依據工業用管配管的實務標準，最小間距應直接取 25mm 以上以確保安全裕度。需特別注意：若間距不足，會導致熱影響區重疊、殘留應力集中及銲道變形等嚴重品質問題，在技能檢定中此類數值題為高頻考點。"
學員答題分佈
①100%
②160%
③200%
④250%
