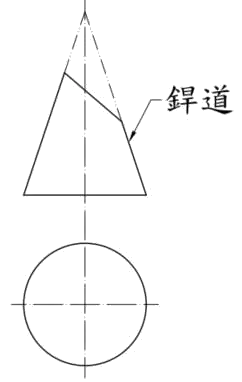

下圖為管件與圓管斜插銲接後所對應的展開圖，其經放樣後的形狀為何？

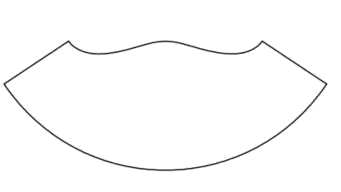

② :此展開圖上方為波浪形曲線（中間微凸、兩側凹陷），正確對應圓錐體斜插銲接的放樣結果。因銲道線沿圓錐面斜向切割，展開後各點距頂點的距離呈週期性變化，形成波浪狀的相貫線展開曲線。

錯誤選項解析

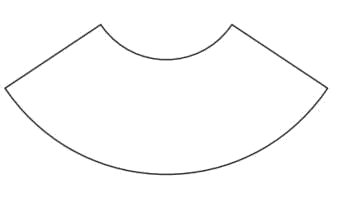

• ① :此展開圖上方為單一平滑凹弧，對應的是正切截圓錐的展開形狀。但本題為斜插銲接，銲道線在圓錐面上呈非對稱斜切，展開後不會是單純的平滑凹弧。

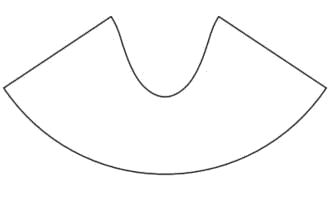

• ③ :此展開圖上方為深U形曲線，通常對應圓管與圓管正交（T型接管）的展開形狀。本題為圓錐體斜插，相貫線展開後不會呈現如此深的單一凹弧。

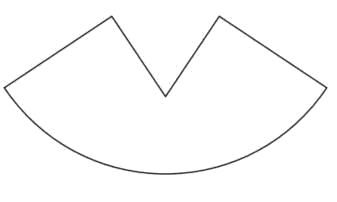

• ④ :此展開圖上方為尖V形缺口，對應的是稜錐體或具有銳角稜線的幾何體展開。圓錐體為曲面，斜切後的相貫線展開必為平滑曲線，不可能出現尖角。
