Q52.

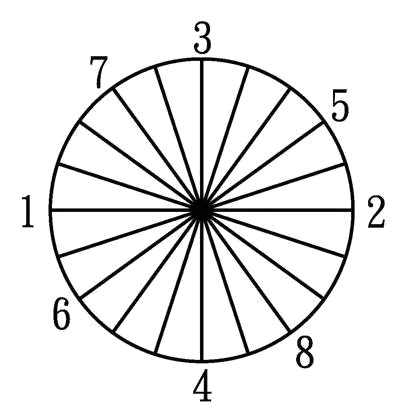

下圖為20 孔之凸緣，當鎖螺栓的順序為1→2→3→4→□→……，請問方格內應選擇第幾號的螺栓？
工業用管配管 · 甲級 · 管路接合 · Q52
難易度分析
3 / 5
本題屬標準實務操作題型，主要考驗考生對螺栓鎖緊空間順序的掌握程度。題目需結合圖示編號佈局與交叉對角原則進行判斷，選項數字相近，易使不熟悉標準作業流程者產生誤判。整體結構明確，只要熟悉基礎技術概念即可順利作答。
正確答案：①7
① 7:凸緣螺栓鎖緊順序採對角交叉方式進行，20孔凸緣在1→2→3→4之後，依標準鎖緊模式下一個應為7號螺栓，此可確保墊片受力均勻，避免凸緣面偏斜。
錯誤選項解析
- ② 8:8號螺栓不符合此鎖緊順序的規律。正確順序應依對角交叉原則，在1→2→3→4之後應先鎖7號而非8號，否則會造成受力不均導致洩漏風險。
- ③ 5:5號螺栓會破壞交叉鎖緊的對稱性。若緊接4號後鎖5號，會使局部應力集中，無法達到均勻壓緊墊片的效果，違反管線接合標準作業程序。
- ④ 6:6號螺栓同樣不符合對角鎖緊原則。正確的20孔凸緣螺栓鎖緊應遵循間隔交叉模式，6號會導致法蘭面受力不平衡，影響接合密封性。
Learning Tip
"凸緣螺栓鎖緊順序為管配管檢定常考題型，核心考點在於掌握對角交叉鎖緊原則以確保墊片均勻受壓。實務上應採分階段逐步鎖緊（通常分3次以上達到規定扭力），避免單次鎖緊造成法蘭變形或墊片壓潰。常見陷阱為混淆順時針順序與交叉順序，切記不可採相鄰連續鎖緊方式。"
學員答題分佈
①70%
②80%
③50%
④60%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
