Q53.

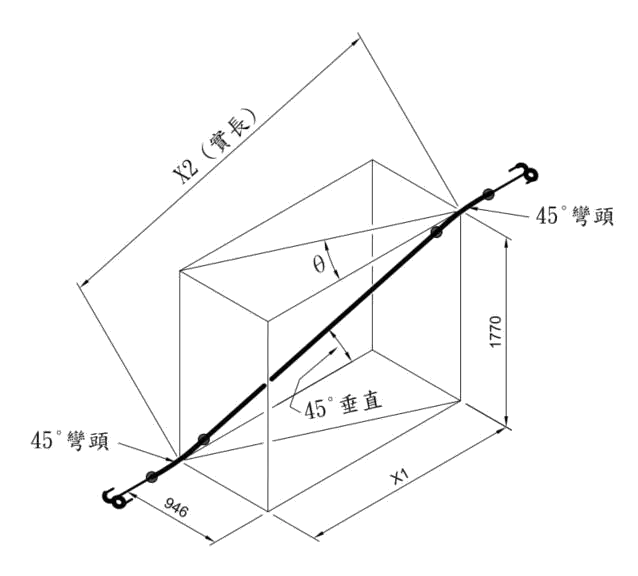

如下圖所示，求其X2 實長為多少？
工業用管配管 · 甲級 · 工程圖說 · Q53
難易度分析
3 / 5
此題目結構依賴圖面資訊提取與空間幾何轉換，需將二維投影數據轉化為多維參數進行數學運算。選項數值設計精密且彼此接近，對讀圖準確度與計算過程容錯率要求嚴格，僅靠概念記憶無法作答，必須確實執行數據換算與公式套用，屬於考驗基礎應用與細心程度的典型試題。
正確答案：③2838
③ 2838:2838 為正確答案。依據 正投影原理，利用 直角三角形法，以該線段在某投影面上的 投影長 為底邊，以兩端點對投影面的 座標差 為高，其斜邊長即為 X2 的實長。
錯誤選項解析
- ① 2716:2716 為錯誤數值。此數值可能誤算了 投影長度 而非 實長，未正確應用 直角三角形法 或 旋轉法 來求解空間線段的真實長度。
- ② 2738:2738 為錯誤數值。此數值可能於計算過程中發生 座標差取值錯誤 或 勾股定理運算誤差，導致結果偏離正確實長。
- ④ 2617:2617 為錯誤數值。此數值明顯偏小，可能誤將 投影長 直接當作實長，或於計算 座標差 時發生減法錯誤。
Learning Tip
"在 工程圖說 的 實長求解 題型中，核心考點為 正投影原理 與 直角三角形法。常見陷阱是混淆 投影長 與 實長，解題時必須確認線段兩端點的 空間座標差，並正確應用 勾股定理 計算斜邊長。實務上，管配管施工展開圖的精度直接影響管件接合品質，此為 工業用管配管 檢定的高頻考點。"
學員答題分佈
①27160%
②27380%
③28380%
④26170%
