Q32.

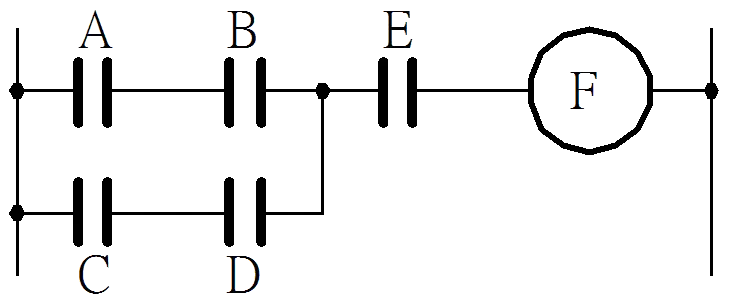

如下圖所示，若用邏輯式表示，下列哪些錯誤？
室內配線─屋內線路裝修 · 乙級 · 可程式控制器工程運用 · Q32
難易度分析
4 / 5
本題要求辨識錯誤的邏輯表達式，且採多選形式，考生必須對所有選項進行正確性判別。由於涉及電路圖與邏輯式的對照，且需在反向提問（尋找錯誤項）的條件下分析，增加了判斷的複雜度。
正確答案 (複選)：①, ②, ④
- ① F=（AB+CD）+E:此式將元件 E 錯誤地表示為加法 (OR) 邏輯，但圖中 E 與前述支路應為乘法 (AND) 串聯關係。
- ② F=（A+B）（C+D）E:此式將 A 與 B 的串聯 (AND) 關係誤寫為並聯 (OR) 關係，不符合圖示邏輯。
- ④ F=（A+B）（C+D）+E:此式同時將內部支路與外部元件 E 皆誤用加法 (OR) 邏輯，與圖中的串聯/並聯結構完全不符。
錯誤選項解析
- ③ F=（AB+CD ）E:此式正確表達了並聯支路 (AB+CD) 與串聯元件 (E) 的組合，並非題目所尋求的錯誤選項。
Learning Tip
"解析邏輯電路時，務必牢記串聯 (Series) 對應 AND (乘法)，而並聯 (Parallel) 對應 OR (加法)。判讀題型時需特別注意題目要求的是「正確」還是「錯誤」的敘述。"
學員答題分佈
①F=（AB+CD）+E0%
②F=（A+B）（C+D）E0%
③F=（AB+CD ）E0%
④F=（A+B）（C+D）+E0%
