Q20.

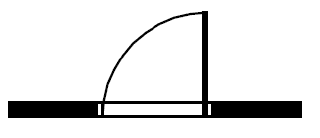

下圖在建築圖中是代表
泥水─砌磚 · 乙級 · 繪圖 · Q20
難易度分析
2 / 5
此題考查建築圖說中基本符號的辨識能力，屬於單純的符號定義記憶型題目。
正確答案：②單開窗
② 單開窗:單開窗的建築圖示特徵為單一窗框搭配一個開啟方向線（斜線或弧線箭頭），代表窗扇僅能朝單一方向開啟，符合本圖所示之符號。
錯誤選項解析
- ① 雙開窗:雙開窗在建築圖說中以兩扇對開的窗戶符號表示，圖面會呈現左右或上下對稱的開啟方向箭頭，與本圖所示的單一開啟方向不符。
- ③ 雙拉窗:雙拉窗的圖示會以兩片重疊窗框並標示水平滑動方向表示，常見於鋁門窗圖說，與本圖的平開式符號結構不同。
- ④ 單拉窗:單拉窗的符號為單一窗框搭配水平滑動箭頭，代表窗扇以橫拉方式開啟，而本圖顯示的是平開式而非推拉式窗戶。
Learning Tip
"建築圖說中窗戶符號的判讀關鍵在於辨識開啟方向線的數量與形式：平開窗以斜線或弧線表示，推拉窗以水平箭頭表示。單開與雙開的差異在於開啟扇數，圖面上可從對稱性與箭頭數量判斷。實務上常混淆平開窗與推拉窗的符號，需特別注意開啟方向線的繪製方式。"
學員答題分佈
①雙開窗0%
②單開窗0%
③雙拉窗0%
④單拉窗0%
