Q21.

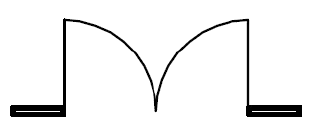

下圖在建築圖中是代表
泥水─砌磚 · 乙級 · 繪圖 · Q21
難易度分析
2 / 5
考驗對建築平面圖基本符號的辨識能力，屬於基礎的定義記憶類型題目，無需複雜的邏輯推論。
正確答案：③雙開門
③ 雙開門:雙開門在建築平面圖中以兩片門扇向相反方向開啟的弧形軌跡表示，代表該門洞裝設兩扇可各自開閉的門片，符合圖示符號特徵。
錯誤選項解析
- ① 雙開窗:雙開窗的建築圖符號通常以兩側對開的窗框線條表示，並搭配玻璃斜線或細線填充來區分，與圖中門扇的弧形開啟軌跡符號不同。
- ② 單開窗:單開窗的符號僅呈現單一窗扇的開啟方向，且窗戶在平面圖上通常以牆身斷線加細線表示，不會出現門扇的旋轉弧線。
- ④ 單開門:單開門的符號僅有一片門扇的單一弧形開啟線，而圖中顯示兩側對稱的開啟軌跡，故非單開門。
Learning Tip
"建築平面圖中，門與窗的符號辨識為常考重點：門以弧形旋轉線表示開啟方向，窗則以牆身內的細線或斜線表示。區分單開與雙開的關鍵在於開啟弧線的數量——單開僅一條弧線，雙開則為兩條對稱弧線。實務上，雙開門常用於寬度較大之出入口或通道，檢定時需特別留意符號的對稱性與弧線方向。"
學員答題分佈
①雙開窗0%
②單開窗0%
③雙開門0%
④單開門0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
