Q23.

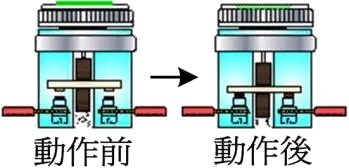

如下圖所示為常開接點（Normally Open），一般稱為
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q23
難易度分析
2 / 5
考查電機控制基礎術語之對應關係，僅需掌握基本定義即可完成辨識，不涉及複雜邏輯推論。
正確答案：③a 接點
③ a 接點:a 接點即為常開接點（Normally Open, NO），未通電時接點斷開，線圈激磁後接點閉合，此為 PLC 梯形圖中最基本的輸入/輸出接點符號。
錯誤選項解析
- ① c 接點:c 接點為轉換接點（Transfer Contact），又稱單刀雙擲接點，結合常開與常閉功能於一體，並非單純的常開接點。
- ② NC接點:NC 接點（Normally Closed）為常閉接點，未通電時呈閉合狀態，通電後斷開，與題目所示的常開接點特性相反。
- ④ b 接點:b 接點為常閉接點（Normally Closed, NC），未通電時呈閉合導通狀態，與常開接點的動作邏輯完全相反。
Learning Tip
"在 PLC 與繼電器控制迴路中，a 接點（NO）與 b 接點（NC）的辨識為基礎必考項目。切記：a 接點＝常開＝通電後閉合；b 接點＝常閉＝通電後斷開；c 接點則為兩者合一的轉換接點。實務配線時若混淆 a/b 接點，將導致控制邏輯完全相反，可能引發設備誤動作或安全事故。"
學員答題分佈
①c 接點0%
②NC接點0%
③a 接點0%
④b 接點0%
