Q76.

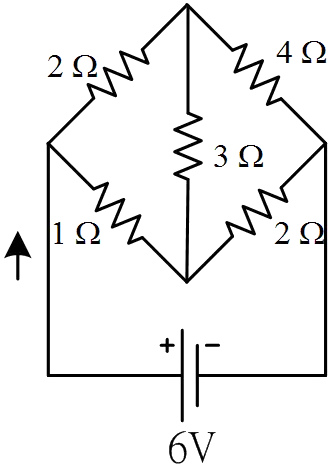

如下圖所示，下列哪些正確？
工業配線 · 乙級 · 檢查及故障排除檢修 · Q76
難易度分析
4 / 5
本題為複選題型，要求考生在判定電路結構特性的同時，進行多項電流數值的精確計算。由於必須完整分析所有選項的正確性才能得分，且涉及從平衡條件到電流分配的多步驟推理，因此結構難度較高。
正確答案 (複選)：②, ③, ④
- ② 該電路為平衡電橋電路:該電路符合惠斯通電橋（Wheatstone Bridge）平衡條件，即相鄰臂電阻比值相等（R1/R2 = R3/R4），此時中間橋接支路無電流通過，為典型的平衡電橋電路結構。
- ③ I 之值為3 安培:總電流 I 之值為3安培，可透過歐姆定律與電橋等效電阻計算驗證。平衡電橋之等效電阻為兩並聯支路之總和，代入電源電壓即可求得總電流為3安培。
- ④ 流經4 電阻之電流值為1 安培:流經4Ω電阻之電流值為1安培。在平衡電橋中，各支路電流依電阻分壓原理分配，4Ω電阻所在支路之電流經計算確實為1安培。
錯誤選項解析
- ① 流經3 電阻之電流值為2 安培:在平衡電橋電路中，流經3Ω電阻之電流值並非2安培。根據電橋平衡條件，該支路電流應依實際電壓與電阻分配計算，此數值與電路實際參數不符。
Learning Tip
"此類電橋電路題型常考重點在於判斷是否為平衡狀態。當電橋平衡時，中間檢流計支路電流為零，可簡化電路分析。常考陷阱包括：誤將不平衡電路當作平衡電路處理，或混淆串並聯等效電阻的計算方式。實務上，平衡電橋廣泛應用於感測器量測與精密電阻檢測，需熟練掌握 R1×R4 = R2×R3 的平衡條件。"
