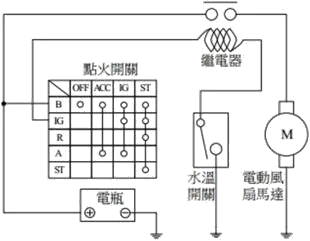

如圖示之冷卻風扇控制電路，其中繼電器是NO 型，請問下列何者正確？
汽車修護 · 乙級 · 汽油引擎(含柴油引擎) · Q208
難易度分析
4 / 5
需同時掌握溫度開關、點火開關與繼電器三項概念，且辨別常見的功能誤解，屬於多重概念判斷且含有陷阱選項的題型。
正確答案 (複選)：①, ②, ③
- ① 冷卻液溫度低於風扇作用溫度時，水溫開關斷開:冷卻風扇控制邏輯中，當冷卻液溫度低於風扇作動設定值時，水溫開關（熱敏開關）會處於斷路狀態，使繼電器線圈無激磁，風扇馬達不運轉，此為正常的溫度控制迴路設計。
- ② 水溫開關接點生鏽接觸不良會使風扇馬達停止運轉:水溫開關接點若生鏽或接觸不良，會導致控制迴路斷路，繼電器線圈無法獲得激磁電流，接點保持開啟，風扇馬達因而停止運轉，可能造成引擎過熱。
- ③ 點火開關IG ON，冷卻水溫到達作用溫度時風扇仍會運轉:點火開關 IG ON 提供控制電源，當冷卻水溫達到風扇作動溫度時，水溫開關導通使NO型繼電器激磁吸合，風扇馬達迴路接通而運轉，此為正常的散熱控制機制。
錯誤選項解析
- ④ 繼電器目的在於減少流經風扇馬達之電流:繼電器的主要目的並非減少流經風扇馬達的電流，而是利用小電流控制大電流，讓大負載電流不經過儀表板的水溫開關，以保護控制開關並降低線路壓降。正確觀念是繼電器用於負載隔離與控制安全。
Learning Tip
"NO型（常開型）繼電器在冷卻風扇控制中的作動邏輯為本類題型核心考點。需釐清水溫開關是控制迴路元件，繼電器是功率切換元件，兩者配合實現溫度自動控制。常見陷阱是混淆繼電器功能（誤以為省電或減流），實務上繼電器用於大電流負載的安全控制，避免高電流流經駕駛艙內的控制開關。"
學員答題分佈
①冷卻液溫度低於風扇作用溫度時，水溫開關斷開0%
②水溫開關接點生鏽接觸不良會使風扇馬達停止運轉0%
③點火開關IG ON，冷卻水溫到達作用溫度時風扇仍會運轉0%
④繼電器目的在於減少流經風扇馬達之電流0%
