Q50.

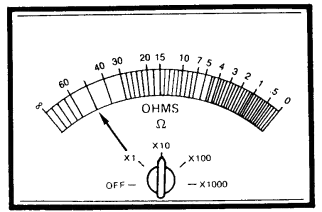

下方圖示電阻值為何？
重機械修護(引擎) · 乙級 · 電控系 · Q50
難易度分析
3 / 5
此題要求考生能正確判讀指針式電表的非線性歐姆刻度，並將讀值與量程倍率正確結合。由於涉及刻度讀取與倍率計算的雙重步驟，且刻度分布不均，增加了判讀的複雜度。
正確答案：③500Ω
③ 500Ω:500Ω 為正確答案。使用指針式三用電表量測電阻時，需將刻度讀值乘以倍率檔位（如 ×10、×100）即為實際電阻值。
錯誤選項解析
- ① 5Ω:5Ω 數值過低，可能是將指針位置誤判為最小量程，或未正確讀取倍率檔位所致的錯誤讀數。
- ② 50Ω:50Ω 為常見誤判值，通常是將指針式三用電表的刻度讀錯位置，或混淆了倍率開關的設定檔位。
- ④ 5000Ω:5000Ω 數值過高，可能是將倍率檔位誤判為 ×1k 檔，或讀取了錯誤的歐姆刻度線所致。
Learning Tip
"此類題型常考指針式三用電表的電阻判讀。關鍵在於確認倍率開關位置並正確對應歐姆刻度線，且量測前必須先進行零歐姆調整。實務上容易混淆的是指針偏轉角度與實際阻值呈非線性關係（歐姆刻度為反向且不等間距），需特別注意讀取位置。"
學員答題分佈
①5Ω0%
②50Ω0%
③500Ω0%
④5000Ω0%
