Q92.
在下圖各點對電池負極的電壓值何者正確 ①A 點6V ②B 點3V ③C 點3V ④D 點0V 。

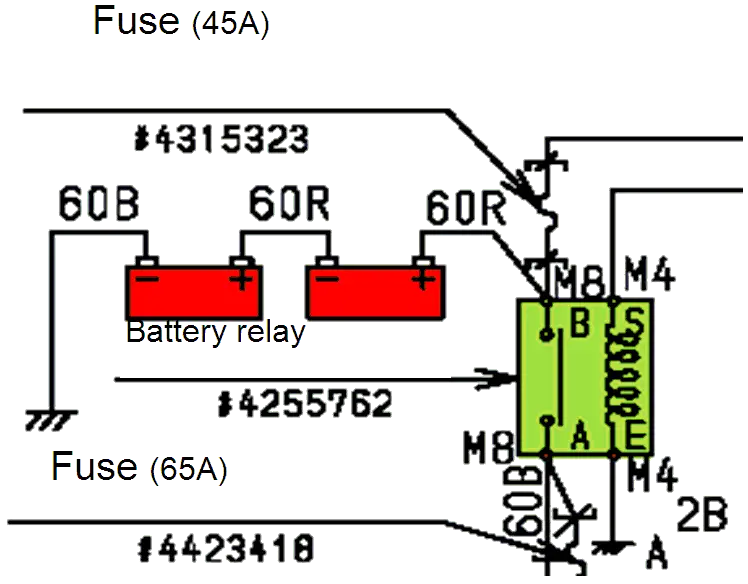

93. (123) 如下電路圖所示，下列敘述何者正確的
重機械修護(引擎) · 乙級 · 電控系 · Q92
難易度分析
4 / 5
本題採複選形式，需同時判定元件配置邏輯與精確的技術規格數值，且選項中包含易混淆的顏色與規格標示，要求對電路系統有較深度的綜合理解與精確記憶。
正確答案 (複選)：②, ④
- ② 介於電池繼電器和電池的連接導線的截面積是60mm²:起動馬達電路中，電池繼電器與電池間的主電源導線需承載大電流，其導線截面積通常為 60mm² 以符合大電流傳輸需求，符合重機械電系規範。
- ④ 電池繼電器的安裝位置是在起動馬達後:電池繼電器的安裝位置通常靠近起動馬達端，目的是縮短大電流路徑以減少電壓降，並便於控制起動電路的通斷，符合重機械電控系統配置原則。
錯誤選項解析
- ① 介於電池繼電器和電池的連接導線是紅色:電池繼電器與電池的連接導線顏色並非固定為紅色，導線顏色需依原廠電路圖規範，通常以線徑截面積而非顏色作為規格辨識依據。
- ③ “M4”表示在這零件的連接螺絲的規格:M4 表示的是公制螺絲規格，其外徑為 4mm，但此標註通常用於一般緊固件，並非專指電池繼電器連接端子的特殊螺絲規格，需依圖面實際標註判讀。
Learning Tip
"本題考點為重機械起動電路的配線規格與元件配置。常考陷阱：①導線規格以截面積(mm²)為準，非顏色；②電池繼電器位置靠近起動馬達以減少壓降；③M4為公制螺絲標示，M代表公制螺紋，數字為外徑(mm)。實務上需熟記各電路之導線線徑標準與元件配置邏輯。"
學員答題分佈
①介於電池繼電器和電池的連接導線是紅色0%
②介於電池繼電器和電池的連接導線的截面積是60mm²0%
③“M4”表示在這零件的連接螺絲的規格0%
④電池繼電器的安裝位置是在起動馬達後0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
