Q77.

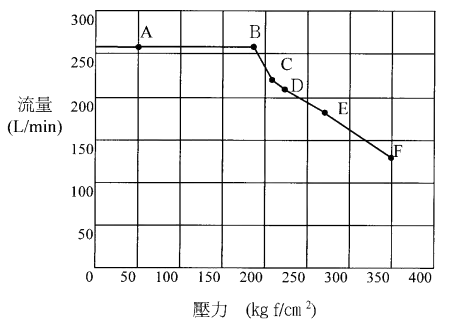

下圖為挖掘機液壓泵P-Q 曲線，下列敘述何者錯誤？
重機械修護(引擎) · 乙級 · 液壓系 · Q77
難易度分析
3 / 5
本題需要讀取液壓泵性能曲線圖的座標數據，並能準確區分壓力與流量的關係、最大流量以及系統設定壓力。由於必須將圖表數據與可變流量泵的控制邏輯相結合進行綜合判斷，因此難度較高。
正確答案：②該曲線為可變流量泵，壓力於190kg/cm 2 泵的角度開始增加
② 該曲線為可變流量泵，壓力於190kg/cm 2 泵的角度開始增加:此敘述錯誤。可變流量泵的斜板角度變化與壓力轉折點的描述不正確，實際上泵的流量控制起始壓力點應依據泵的設計規格而定，190kg/cm² 並非泵角度開始增加的正確壓力值。
錯誤選項解析
- ① P-Q 曲線為壓力與流量的曲線:P-Q 曲線確實代表液壓泵輸出壓力(Pressure)與流量(Flow)之間的關係曲線，此為液壓系統基本特性圖表，用於分析泵在不同工況下的性能表現。
- ③ 泵的最大流量為260L/min:從 P-Q 曲線圖可知，該液壓泵在零壓力或低壓區的最大輸出流量確實為 260L/min，此為泵的額定容量規格。
- ④ 該挖掘機設定的壓力為350kg/cm 2:該挖掘機液壓系統的最高設定壓力為 350kg/cm²，此為系統溢流閥(Relief Valve)的開啟壓力設定值，用於保護系統不過載。
Learning Tip
"P-Q 曲線為液壓泵核心考點，需掌握三個關鍵參數：最大流量（曲線起始點）、轉折壓力（流量開始下降的壓力點）、最高設定壓力（系統安全閥值）。常見陷阱為混淆「泵本身特性」與「系統設定值」，應注意 P-Q 曲線反映的是泵的性能，而系統壓力由壓力控制閥獨立設定。"
學員答題分佈
①P-Q 曲線為壓力與流量的曲線0%
②該曲線為可變流量泵，壓力於190kg/cm 2 泵的角度開始增加0%
③泵的最大流量為260L/min0%
④該挖掘機設定的壓力為350kg/cm 20%
