Q93.

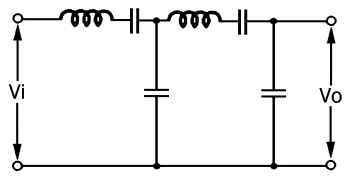

下圖電路可作為
視聽電子 · 乙級 · 電子學 · Q93
難易度分析
3 / 5
此題要求根據電路結構判別濾波器類型，需具備判讀電路元件（R、L、C）串並聯配置的能力，並能將其與特定的頻率響應特性（如特定頻帶增益最大或最小）進行對應。屬於基本概念應用題，考驗對各類濾波器結構特徵的掌握程度。
正確答案：③帶通濾波器
③ 帶通濾波器:帶通濾波器結合高通與低通特性，僅允許特定頻帶範圍內的訊號通過。此電路利用RLC共振或主動濾波架構，使電路在中心頻率處產生最大增益，符合圖中電路之頻率響應特性。
錯誤選項解析
- ① 高通濾波器:高通濾波器僅允許高於截止頻率的訊號通過，其典型架構為電容串接於訊號路徑、電阻並聯至地，與本圖電路拓撲不符。
- ② 低通濾波器:低通濾波器僅允許低於截止頻率的訊號通過，其典型架構為電阻串接於訊號路徑、電容並聯至地，與本圖電路拓撲不符。
- ④ 帶拒濾波器:帶拒濾波器（又稱陷波濾波器）會抑制特定頻帶的訊號，其頻率響應與帶通濾波器互為補數，通常在共振頻率處產生最小增益，與本圖電路功能相反。
Learning Tip
"濾波器電路的判別關鍵在於觀察被動元件（R、L、C）的串並聯配置與頻率響應曲線形狀。常考陷阱為混淆帶通與帶拒的頻率響應特徵：帶通在中心頻率處增益最大，帶拒則在共振頻率處增益最小。實務上需熟記一階高通（電容串接）、一階低通（電容並聯至地）的基本架構，進而推導出二階帶通濾波器的組合原理。"
