Q166.

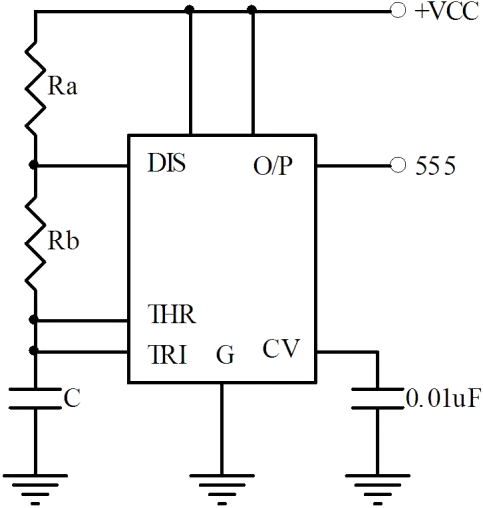

下圖電路所示，為IC555 所構成的電路，下列敘述何者正確？
視聽電子 · 乙級 · 電子學 · Q166
難易度分析
4 / 5
此題為複選題，要求對 IC 555 無穩態模式的電路特性與數學公式進行全面檢驗。考生不僅需辨識電路類型，還必須精確區分充放電過程中所涉及的電阻組件（Ra 與 Rb），並對振盪週期、高電位與低電位時間的計算公式進行精細的辨析，任何細微的公式錯誤都會導致判斷失誤。
正確答案 (複選)：①, ②, ③
- ① 為無穩態多諧振盪器:此電路為 555 計時器 構成的 無穩態多諧振盪器（Astable Multivibrator），無需外部觸發即可持續輸出方波，廣泛應用於時脈產生與 LED 閃爍電路。
- ② 振盪週期T＝0.693(Ra＋2Rb)C:振盪週期 T 的計算公式為 T＝0.693(Ra＋2Rb)C，其中 Ra 與 Rb 為外部電阻，C 為外部電容，此公式為 555 無穩態模式的標準週期計算式。
- ③ Vo 為高電位的時間TH＝0.693(Ra＋Rb)C:高電位時間 TH（輸出為 HIGH 的持續時間）等於電容透過 Ra 與 Rb 充電的時間，計算式為 TH＝0.693(Ra＋Rb)C，符合 555 內部比較器的觸發閾值設定。
錯誤選項解析
- ④ Vo 為低電位的時間TL＝0.693RaC:低電位時間 TL 的正確公式應為 TL＝0.693×Rb×C，而非 0.693RaC。在無穩態模式中，放電階段電容僅透過 Rb 對第 7 腳（Discharge）放電，因此 TL 與 Ra 無關。
Learning Tip
"IC 555 無穩態模式 的核心考點在於充放電路徑的區別：充電時 電流經 Ra＋Rb 對 C 充電（決定 TH），放電時 電容僅經 Rb 透過第 7 腳放電（決定 TL）。常考陷阱為混淆 TL 公式中的電阻，務必記住 TL 只與 Rb 有關。此外，工作週期（Duty Cycle） 為 TH/(TH+TL)，當 Ra≠0 時 Duty Cycle 必大於 50%，若需 50% 對稱方波需額外加入二極體修改充放電路徑。"
