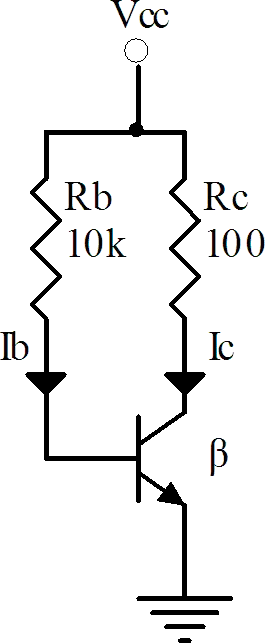

將示波器的垂直控制鈕置於1 伏特／格，量測下圖所示電路，量得RC 兩端的訊號振幅為5 格，Rb 兩端的訊號振幅為4 格，下列敘述何者正確？

視聽電子 · 乙級 · 電子學 · Q173

IC＝5mA

I B＝0.4mA

β＝100

β＝125

4 / 5

此題需結合示波器讀值換算、歐姆定律與電晶體電流增益公式進行綜合推算。由於為複選題型，考生必須精確判斷所有選項的邏輯關係，並透過選項間的數值耦合進行交叉驗證，具備一定的邏輯推導難度。

② I B＝0.4mA:基極電流 IB 的計算為 Rb 兩端電壓除以 Rb 電阻值。Rb 振幅為 4 格 × 1V/格 = 4V，若 Rb = 10kΩ，則 IB = 4V / 10kΩ = 0.4mA，符合題意。
④ β＝125:電流增益 β = 125 為正確值。由 IC = β × IB = 125 × 0.4mA = 50mA，配合 RC 兩端 5V 壓降可推得 RC = 5V / 50mA = 100Ω，符合電路設計常理。

① IC＝5mA:集極電流 IC 的計算應為 RC 兩端電壓除以 RC 電阻值。題中 RC 振幅為 5 格 × 1V/格 = 5V，但未提供 RC 電阻值，無法直接得出 IC = 5mA，故此敘述缺乏依據。
③ β＝100:電流增益 β 等於 IC / IB。若 β = 100，則 IC = β × IB = 100 × 0.4mA = 40mA，但由 RC 壓降推算 IC 並非此值，故 β ≠ 100。
