下列何者電路在正常工作下，其輸出Vo 波形必定為方波？

視聽電子 · 乙級 · 電子學 · Q187

4 / 5

此題要求識別能產生方波的特定電路結構。考點在於區分線性放大電路、正弦波振盪器與具備遲滯特性或反饋機制的非線性波形整形電路。由於為複選題，考生必須完整辨識出所有符合條件的電路類型，無法僅憑排除法輕易得分。

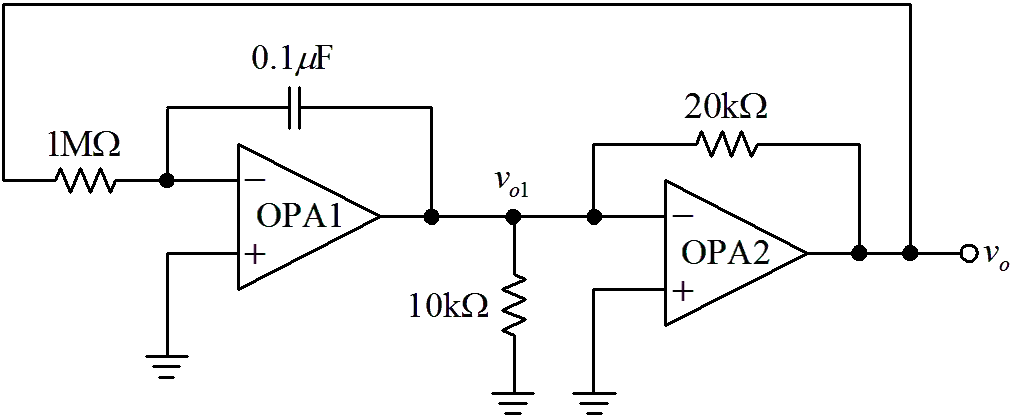

① :此為方波產生器（弛張振盪器）電路，由積分器（OPA1）與史密特觸發器（OPA2）組成閉迴路。積分器將方波轉換為三角波，再經史密特觸發器比較後輸出方波，形成自激振盪，故輸出 Vo 必定為方波。

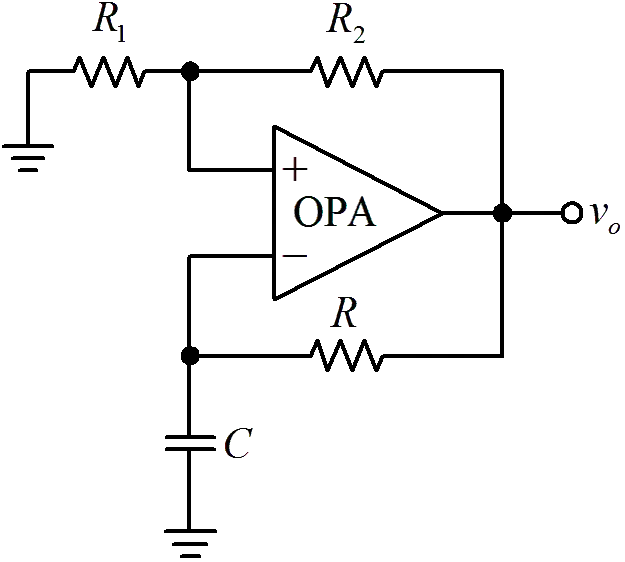

② :此為史密特觸發器（Schmitt Trigger）電路，具有正回授特性。當輸入為正弦波或三角波等連續變化信號時，史密特觸發器會在高、低臨界電壓點進行切換，將輸入波形整形為方波輸出。

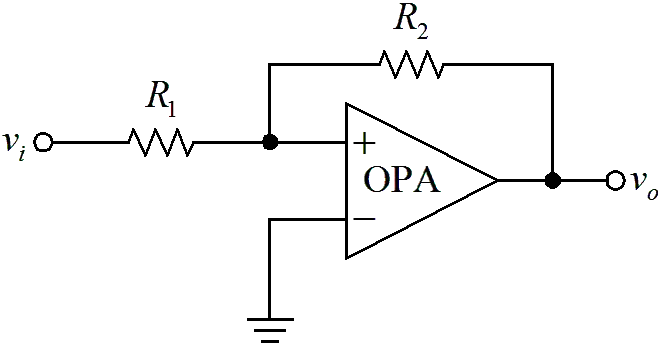

③ :此為非反相放大器電路，屬於線性放大電路。其輸出波形與輸入波形相同，僅振幅按增益 (1 + R2/R1) 放大，不會改變波形形狀，故輸出不一定為方波。

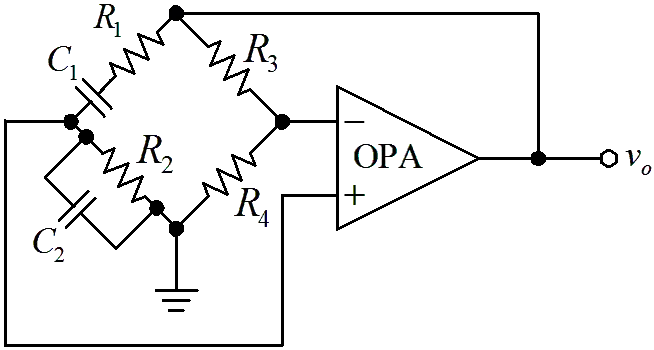

④ :此為韋恩電橋振盪器（Wien Bridge Oscillator）電路，利用 RC 選頻網路產生正弦波振盪。其設計目的為產生低失真的正弦波信號，而非方波。

"方波產生電路的核心在於非線性切換機制：史密特觸發器利用正回授產生遲滯特性，配合積分器可構成弛張振盪器。常考陷阱為混淆線性放大器（輸出波形不變）與非線性波形整形電路（可產生方波）。韋恩電橋振盪器專用於產生正弦波，與方波產生器原理完全不同。"
