Q247.

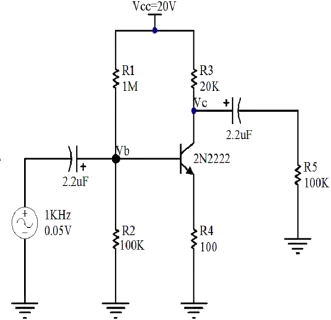

下圖電路所示，下列敘述何者正確？
視聽電子 · 乙級 · 電子學 · Q247
難易度分析
4 / 5
此題屬於複選題型，要求考生同時判斷多個不同故障情境下的電路反應，判斷難度較高。題目涵蓋了電晶體在基極、射極及集極元件故障時，工作狀態（如截止區或飽和區）與節點電壓的變化，考生必須精確區分各組件開路對電位產生的不同影響，且需具備判斷飽和狀態下電壓值的能力，稍有疏失即會導致多項錯誤。
正確答案 (複選)：①, ②, ④
- ① R1 開路時Vc=20V:R1 開路時，基極失去來自 Vcc 的偏壓電流，僅經 R2 接地，導致 Vb ≈ 0V，電晶體進入 截止區，集極無電流流過 R3，因此 Vc = Vcc = 20V。
- ② R4 開路時Vc=20V:R4 開路時，射極迴路斷開，Ie = 0，電晶體無法導通而進入 截止狀態，集極電流為零，故 Vc = Vcc = 20V。
- ④ CE 短路時Vc=0.1V:CE 短路（集極-射極飽和導通）時，Vce ≈ Vce(sat) ≈ 0.1~0.2V，此時 Vc ≈ Ve + Vce(sat) ≈ 0.1V（Ve 接近地電位），符合飽和區特性。
錯誤選項解析
- ③ R3 開路時Vc=20V:R3 開路時，集極與 Vcc 斷開，Vc 節點處於 浮接狀態，無法維持 20V；實際上 Vc 會因輸出耦合電容及負載 R5 而趨近於 0V 或不定值，並非 20V。
Learning Tip
"本題考 BJT 偏壓電路故障分析，關鍵在於理解各電阻開路對 工作點（Q-point） 的影響：基極偏壓電阻開路→截止、射極電阻開路→截止、集極電阻開路→浮接、CE 飽和→Vce(sat) 極小。常考陷阱為混淆 R3 開路與 R1/R4 開路的結果，切記集極電阻開路時 Vc 不等於 Vcc。"
學員答題分佈
①R1 開路時Vc=20V0%
②R4 開路時Vc=20V0%
③R3 開路時Vc=20V0%
④CE 短路時Vc=0.1V0%
