Q47.

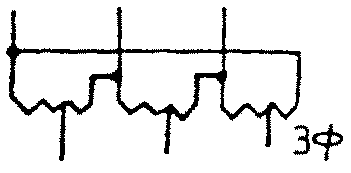

下圖表示
變壓器裝修 · 乙級 · 識圖說 · Q47
難易度分析
2 / 5
本題屬於基礎的電氣符號辨識，需考生能準確區分三相電力設備在單線圖中的圖形差異，只要掌握標準的電氣圖形符號定義即可解答。
正確答案：④三相單繞組變壓器
④ 三相單繞組變壓器:三相單繞組變壓器的圖形符號以三個交疊的圓圈或繞組符號表示三相結構，每相僅含一組繞組，符合題示符號所代表的意義。
錯誤選項解析
- ① 三相感應電壓調整器:三相感應電壓調整器是利用電磁感應原理，透過旋轉子改變定子與轉子間的角度來連續調整輸出電壓的設備，其圖形符號通常包含旋轉機構的標示，與題示符號不符。
- ② 三相曲折連接之接地變壓器:三相曲折連接之接地變壓器（Zigzag變壓器）的繞組接法為每相繞組分成兩半交叉連接於不同鐵心柱上，其電路圖符號會呈現曲折交錯的繞組結構，與題示符號不同。
- ③ 三相比流器:三相比流器（CT）用於將大電流按比例轉換為小電流供量測或保護用，其圖形符號通常為圓圈內含繞組標示，且會標示變流比，與題示符號不符。
Learning Tip
"本題考點為電氣單線圖符號辨識。常考陷阱在於混淆變壓器、比流器、比壓器及接地變壓器的符號差異。實務上應牢記：變壓器符號以交疊圓圈表示繞組耦合，比流器為圓圈加一次/二次繞組線，而曲折接法變壓器則會特別標示Z型繞組結構。建議熟記 CNS 電氣圖形符號標準，方能快速判讀。"
