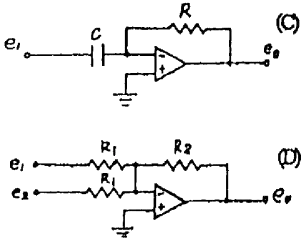

如下圖C、D 中之二種運算放大器之接法其中

工業儀器 · 乙級 · 儀器校正調整及使用 · Q31

C 為積分回路，D 為加算回路

C 為積分回路，D 為減算回路

C 為微分回路，D 為加算回路

C 為微分回路，D 為減算回路

3 / 5

本題考查對運算放大器基本電路拓撲結構的辨識能力。考生需能精確區分微分與積分回路中元件位置的互換，以及加算與減算回路在輸入端接法上的結構差異，屬於對核心基礎概念的精準記憶與對比分析。

③ C 為微分回路，D 為加算回路:C圖輸入端使用電容、回授端使用電阻，符合微分回路的標準架構；D圖為單一輸入的反相放大器（反相放大器），在工業儀器檢定中常被歸類為基本運算回路。

① C 為積分回路，D 為加算回路:積分回路的輸入端應使用電容串聯於反相輸入端，而非電阻；且D圖中若有多個輸入電阻並聯至反相端，才是加算回路的正確配置。
② C 為積分回路，D 為減算回路:C圖若為積分回路需以電容作為輸入元件，與實際接法不符；減算回路（差動放大器）需同時具備反相與同相兩路輸入信號，D圖僅有單一反相輸入。
④ C 為微分回路，D 為減算回路:C圖確為微分回路正確；但D圖僅有單一輸入信號接至反相端，不具備減算回路所需的雙輸入差動架構。

"本題核心考點為運算放大器基本線性回路的辨識。微分回路特徵為「輸入電容＋回授電阻」，積分回路則相反（輸入電阻＋回授電容）。加算回路需多個輸入電阻並聯，減算回路需差動雙輸入架構。實務上需注意反相放大器與減算回路的電路拓撲差異，此為乙級工業儀器檢定常考陷阱。"

①C 為積分回路，D 為加算回路0%

②C 為積分回路，D 為減算回路0%

③C 為微分回路，D 為加算回路0%

④C 為微分回路，D 為減算回路0%

此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
