Q30.

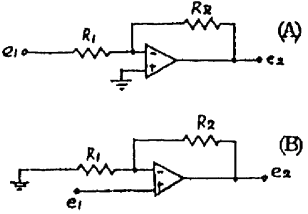

如下圖所示A、B 二種運算放大器(OP AMP)接法，其中代表
工業儀器 · 乙級 · 儀器校正調整及使用 · Q30
難易度分析
2 / 5
本題僅需辨識運算放大器基本電路圖的輸入端接法，屬於基礎定義的對照與區分，無複雜計算或陷阱，因此判定為簡單程度。
正確答案：②A 為逆相放大器接法，B 為正相放大器接法
② A 為逆相放大器接法，B 為正相放大器接法:圖 A 中輸入訊號經電阻接至反相輸入端（-），為典型的逆相放大器組態，輸出與輸入相位相反；圖 B 中輸入訊號直接接至非反相輸入端（+），為典型的正相放大器組態，輸出與輸入相位相同。
錯誤選項解析
- ① A 為正相放大器接法，B 為逆相放大器接法:正相放大器的輸入訊號應接至 OP AMP 的非反相輸入端（+），而逆相（反相）放大器的輸入訊號應接至反相輸入端（-），此選項將 A、B 的接法描述顛倒。
- ③ 兩者均為正相放大器接法:A 電路為逆相放大器而非正相放大器，兩者的輸入端接法與回授網路配置不同，不可混淆。
- ④ 兩者均為逆相放大器接法:B 電路為正相放大器而非逆相放大器，正相放大器的輸入阻抗極高且輸出與輸入同相位，與逆相放大器特性不同。
Learning Tip
"本題核心考點為運算放大器的基本組態辨識。逆相放大器的輸入信號接至反相端（-），輸出與輸入相位相反，增益為 -Rf/Rin；正相放大器的輸入信號接至非反相端（+），輸出與輸入相位相同，增益為 1+Rf/R1。實務上正相放大器具有高輸入阻抗的優點，而逆相放大器常用於信號反相或加法電路。常考陷阱為混淆兩種組態的輸入端接法與增益公式。"
學員答題分佈
①A 為正相放大器接法，B 為逆相放大器接法0%
②A 為逆相放大器接法，B 為正相放大器接法0%
③兩者均為正相放大器接法0%
④兩者均為逆相放大器接法0%
