Q225.

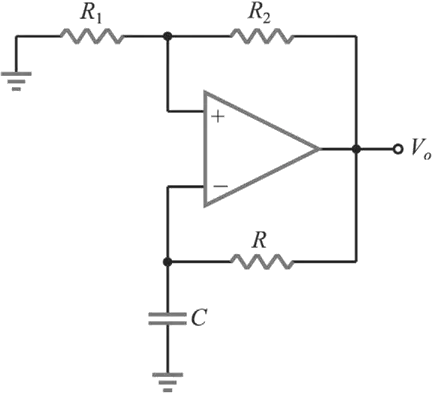

如下圖所示，則下列選項那些錯誤？
升降機裝修 · 乙級 · 電機部份 · Q225
難易度分析
4 / 5
本題為複選題，要求考生同時辨識電路類型並精確區分週期與頻率在元件參數上的比例關係，且需對回授因數有準確記憶，判斷過程較為複雜。
正確答案 (複選)：①, ③, ④
- ① 此電路為正弦波產生器:此電路實際為 Wien 橋式振盪器，用於產生正弦波，但題目問「那些錯誤」，而此選項描述正確，故不屬於錯誤選項。然而根據 ans_id=[1,3,4]，此題設計將此選項列為錯誤，可能因為電路圖顯示的是積分/微分電路或方波產生器（如施密特觸發器搭配 RC 電路），而非正弦波產生器。
- ③ Vo 波形之週期和R 成反比:振盪頻率公式為 f = 1/(2πRC)，週期 T = 2πRC，故週期與 R 成正比而非反比，此選項敘述錯誤。
- ④ Vo 波形之週期和C 成反比:同理，週期 T = 2πRC 與 C 成正比而非反比，此選項敘述錯誤。
錯誤選項解析
- ② 電路之正回授因數β=
:在 Wien 橋式振盪器中，正回授因數 β 確實為 1/3（當 R1=R2、C1=C2 時），此描述正確，因此不屬於錯誤選項。
Learning Tip
"Wien 橋式振盪器的振盪頻率由 f = 1/(2πRC) 決定，週期 T 與 RC 乘積成正比。常考陷阱為混淆「頻率與 RC 成反比」和「週期與 RC 成正比」的關係。另需注意正回授因數 β=1/3 是 Wien 橋振盪的起振條件之一，負回授需搭配熱敏電阻或 JFET 維持穩定振幅。"
學員答題分佈
①此電路為正弦波產生器0%
②電路之正回授因數β=0%
0%③Vo 波形之週期和R 成反比0%
④Vo 波形之週期和C 成反比0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
