Q60.

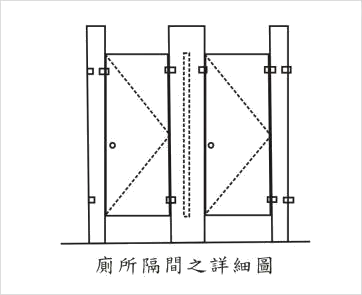

有關下圖之敘述，下列何者正確？
建築工程管理 · 乙級 · 識圖說與製圖 · Q60
難易度分析
4 / 5
本題屬於複選題，要求考生同時掌握建築製圖標準、施工工法分類以及人體工學的尺寸規範，必須對所有選項的正確性進行完整判定，且涉及多個不同領域的專業知識綜合應用。
正確答案 (複選)：①, ②, ③
- ① 虛線表示門扇開啟及固定的方向:在建築製圖標準中，虛線用於表示門扇開啟的軌跡方向，這是CNS製圖規範中常見的圖例表達方式，用以清楚呈現門的開啟範圍與固定側位置。
- ② 此構造屬於乾式施工的搗擺組合:乾式施工指採用預製構件以組裝方式完成的工法，相較於傳統濕式（泥水）施工，具有施工快速、現場乾淨及易於拆改的優點，此圖示即為乾式隔間門框的搨擺組合構造。
- ③ 隔版及門扇底部露空太高將影響私密性:隔間門扇底部與地坪間的縫隙若過大，會造成聲音穿透與視線洩漏，直接影響空間的私密性與隔音性能，依一般室內裝修規範，門底縫隙通常控制在合理範圍內。
錯誤選項解析
- ④ 門扇頂邊高度大約距地坪180 ㎝就已足夠:一般室內門扇頂邊高度標準約為距地坪200~210 ㎝，180 ㎝明顯不足，會造成使用者碰頭危險且不符合人體工學與建築無障礙設計的基本要求。
Learning Tip
"本題核心考點為建築製圖圖例判讀與門窗構造尺寸規範。常考陷阱包含：① 虛線在製圖中可表示隱藏線或開啟方向，需依情境判斷；② 乾式施工與濕式施工的差異為高頻考點，乾式以預製組裝為主，濕式涉及砂漿混凝土；③ 門扇標準高度約200~210 ㎝，180 ㎝為常見錯誤選項，實務上需配合人體工學與無障礙法規檢視。"
學員答題分佈
①虛線表示門扇開啟及固定的方向0%
②此構造屬於乾式施工的搗擺組合0%
③隔版及門扇底部露空太高將影響私密性0%
④門扇頂邊高度大約距地坪180 ㎝就已足夠0%
