Q48.

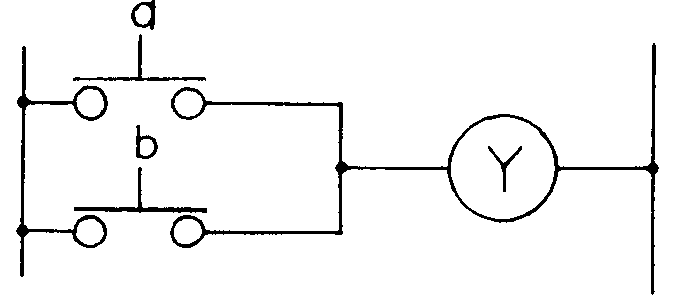

如下圖的邏輯方程式是
油壓 · 乙級 · 識圖與製圖 · Q48
難易度分析
2 / 5
本題屬於基礎的邏輯電路轉換，僅需將梯形圖的接點連接方式（串聯或並聯）對應至相應的邏輯運算符號即可完成判別。
正確答案：④
④ :此為 OR（或）運算 的邏輯式。題目梯形圖中兩組 常開接點（NO）a 與 b 並聯，任一接點導通即可使輸出線圈 Y 激磁，符合 OR 邏輯原理，故為正確答案。
:此為 OR（或）運算 的邏輯式。題目梯形圖中兩組 常開接點（NO）a 與 b 並聯，任一接點導通即可使輸出線圈 Y 激磁，符合 OR 邏輯原理，故為正確答案。錯誤選項解析
- ①
:此為 NAND（反及）運算 的邏輯式，表示 a 與 b 的 AND 結果再取反相。但題目梯形圖為兩組 常開接點並聯，並非 AND 串聯結構，故此選項錯誤。 - ②
:此為 NOR（反或）運算 的邏輯式，表示 a 或 b 的 OR 結果再取反相。題目梯形圖中接點為常開（NO）且並聯，輸出為正向 OR 而非反相，故此選項錯誤。 - ③
:此為 AND（及）運算 的邏輯式，對應梯形圖中兩組常開接點 串聯 的結構。但題目圖示為 並聯 而非串聯，故此選項錯誤。
Learning Tip
"梯形圖邏輯轉換 為油壓電氣控制檢定常考題型。關鍵在於區分 串聯＝AND（·） 與 並聯＝OR（＋）：串聯需所有接點同時導通，並聯則任一接點導通即可。常考陷阱為混淆 常開（NO） 與 常閉（NC） 接點，以及誤將並聯判讀為 AND 運算。實務上，此類邏輯對應油壓系統的 電磁閥控制迴路，正確判讀直接影響系統動作順序與安全。"
